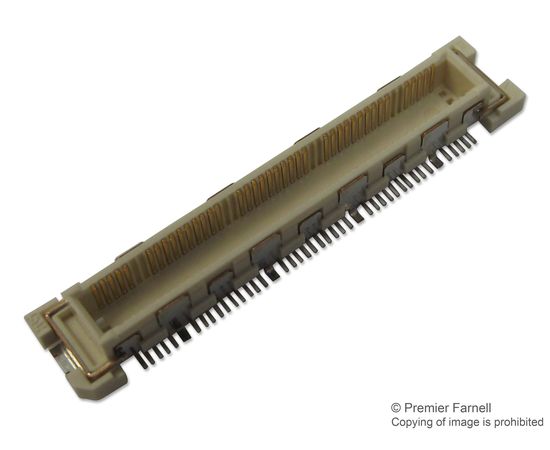

FX10A-168P-SV(91) (HIROSE(HRS))

F2498872
нет данных

Составной разъем платы, With Guide, Серия FunctionMax FX10, 168 контакт(-ов), Штыревой Разъем

Документация
Technical Data Sheet EN
CAD Multiple Formats EN
Drawing EN

БрендHIROSE(HRS) НаименованиеFX10A-168P-SV(91) Цена заШтука (Поставляется на разрезной ленте) Страна производстваIndonesia СкладFarnell

Составной разъем платы, With Guide, Серия FunctionMax FX10, 168 контакт(-ов), Штыревой Разъем

The FX10 series from Hirose are two piece type stacking headers with straight SMT mounting. These connectors with 0.5mm pitch spacing are used to provide electrical interface for OIF 100G long Haul DWDM transmission module (MSA-100GLH). Transmission characteristics have been improved through a design that fixes ground plates to both sides of the headers. Stackable connectors are suitable for high density applications.
  • Insertion loss to cross talk ratio (ICR) meets IEEE 802.3ap specifications for 15+Gbps
  • Header with guide post and without ground plate
  • Signal and ground contacts are arranged in 10:1 ratio
  • Number of signal contact is 168
  • Stacking height of 4mm
  • Phosphor bronze contacts with gold plating
  • Operating temperature range from -55°C to 85°C
  • Rated voltage of 50VAC and rated current of 0.3A
  • Flammability rating meets UL94 V-0, beige colour liquid crystal polymer (LCP) insulator
  • Mating cycles is 50 and maximum contact resistance of 60mohm

Области применения

Промышленное

Количество Контактов:
168контакт(-ов)
Количество Рядов:
2ряд(-ов)
Линейка Продукции:
Серия FunctionMax FX10
Материал Контакта:
Фосфористая Бронза
Покрытие Контакта:
Контакты с Покрытием из Золота
Соответствует Фталатам RoHS:
Будет Указано Позже
Тип Оконцовки Контакта:
Поверхностный Монтаж
Тип упаковки:
Разрезная лента
Тип Электрического Разъема:
Штыревой Разъем
Шаг Контактов:
0.5мм
Шаг Ряда:
-
SVHC (Особо Опасные Вещества):
To Be Advised
RoHS статус:
Да
