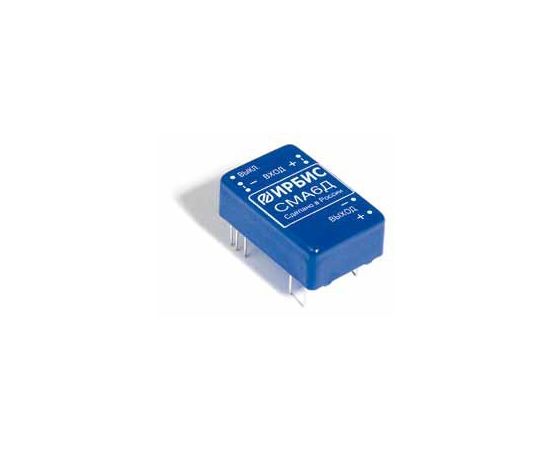

СМР6ДД (ММП-ИРБИС)

770650
Доступно: под заказ


Двухканальный стабилизирующий модуль мощностью 6Вт. Предназначен для питания питания напряжением постоянного тока радиоэлектронной аппаратуры.

Основные параметры
Выходная мощность:
6 Вт
Входные параметры
Номинальное входное напряжение (DC):
  • 18 В
Входное напряжение (DС):
9-36 В
Выходные параметры
Количество выходных каналов:
2 канала
Выходное напряжение - выход 1:
9 В
Выходной ток - выход 1:
0,33 А
Выходное напряжение - выход 2:
-9 В
Выходной ток - выход 2:
0,33 А
Дополнительные параметры
Исполнение:
  • на печатную плату
Класс защиты (IP):
IP 64
Охлаждение:
пассивное (конвекция)
Гальваническая развязка вход-выход:
500 В
Корректор мощьности (PFC):
Нет
Температура эксплуатации:
-40...+85°C
Особенности товара:
Нестабильность выходного напряжения при изменении тока нагрузки от 0,1∙Iн.макс до Iн.макс по каждому каналу 1 %. Модуль имеет защиту от перегрузки по току и короткого замыкания по выходу. После снятия перегрузки или к.з. модуль автоматически восстанавлива
Эффективность (КПД):
83 %
Габариты:
31,6х20,2х11 мм
Масса:
0,018 кг

Габаритный чертеж [RU] (sm_6_2k_gch_060619.doc, 78 Kb) [Скачать]

Схема подключения [RU] (sm_6_2k_sh_vkl_070609.doc, 53 Kb) [Скачать]
