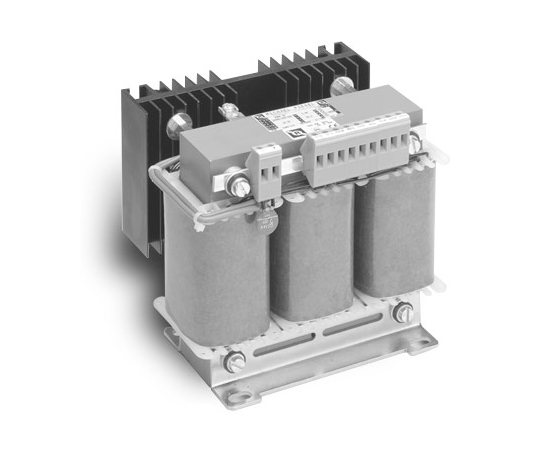

RDRK 7,5K (MICHAEL RIEDEL)
Конструктивный ряд RDRK разработан специально для использования в программируемых контроллерах (ПЛК). Трансформаторы имеют очень хорошие параметры и стабильность напряжения. Тем самым достигается особо плоская графическая характеристика между режимом холостого хода и нагрузки, благодаря которой критичные для ПЛК провалы напряжения и перенапряжения не возникают даже при повышенных колебаниях напряжения питающей сети.
Выпрямители защищены от кратковременных пиковых токов и напряжений.
Схема защиты конденсаторного исполнения включает в себя защитную плату, которая содержит соответствующий варистор, пленочный конденсатор и разгрузочный резистор.
Исполнение
Открытое вертикальное исполнение, стационарные, для установки в приборы и монтажа в сухих помещениях, разделенные обмотки, все подключения к защищенным от тока утечки резьбовым присоединительным зажимам. Согласно UVV (BGV A3) клеммы имеют защиту от касания пальцами и тыльной стороной руки.
IP 00, класс нагревостойкости изоляции Е, макс. температура окружающей среды 40°C
(температура на выходе 40°C/Е)
Исполнение с конденсатором (K)
Трехфазный трансформатор с подключенным на выходе трехфазным мостовым выпрямителем и конденсатором
вход 3AC 380/400/420 В
выход 24 В пост. тока, коэффицент пульсаций < 2%

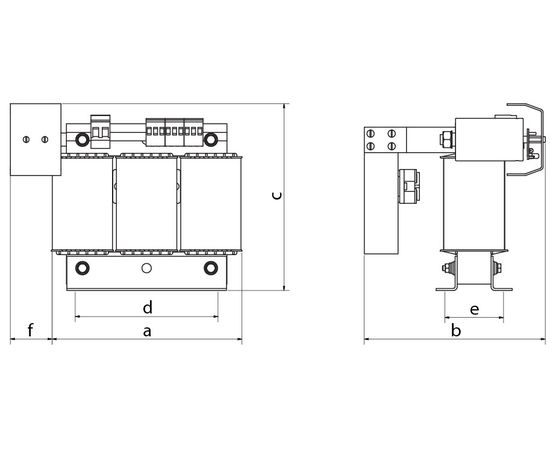

При исполнении с конденсатором размеры незначительно изменяются. Крепежные размеры остаются неизменными. Другие исполнения по запросу (напряжения, токи, присоединения и т.д.)
- 3х380В
- открытое
