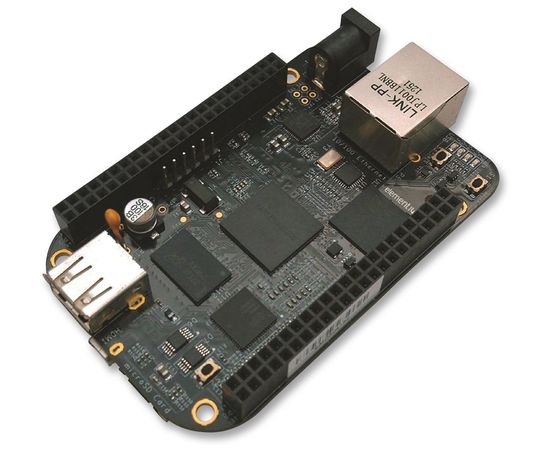

BeagleBone Black (BBONE-BLACK-4G)

340001
нет данных

Микрокомпьютер 1GHz ARM \ 512Mb RAM \ 4Gb eMMC \ 10/100 Ethernet \ USB 2.0 \ microHDMI

BeagleBone Black (BBONE-BLACK-4G) - доступная платформа с большим потенциалом и не дорогим процессором A8 Sitara ™ AM3358 ARM® Cortex ™ от компании Texas Instruments.

BBONE-BLACK-4G поставляется с предустановленным Ångström Linux, который записан в 4Gb FLASH-память на плате. Так же плата поддерживает многие другие операционные системы Linux, такие как Ubuntu, Android и Fedora.

Как и предшественники, BeagleBone Black разработан, в первую очередь, для сообщества Open Source, а так же для всех кто хочет испытать недорогой процессор ARM® Cortex™ A8. Плата включает минимальный набор функций, что позволяет пользователю оценить производительность процессора, а так же обеспечивается доступ ко многим интерфейсам, для использования платы расширения и реализации различных функций, так же пользователь может разработать свою собственную плату расширения.

BeagleBone Black оснащен микропроцессором TI Sitara™ AM3358AZCZ100, основанным на базе ядра ARM®Cortex™-A8 с улучшенным выводом изображения, обработкой графики, работой с периферийными и промышленными интерфейсами, такими как EtherCAT и PROFIBUS. Плата оснащена 512 Мб оперативной памяти DDR3L, 32КБ EEPROM и 4 Гб встроенной MMC (EMMC) памятью, которая является источником для загрузки ПО по умолчанию. Так же на плате расположен слот для карт памяти MicroSD, которая может использоваться в качестве вторичного источника загрузи. BeagleBone Black поддерживает четыре режима загрузки со встроенной EMMC, с карты памяти MicroSD, через последовательный интерфейс и USB. Предусмотрен переключатель для выбора режима загрузки.

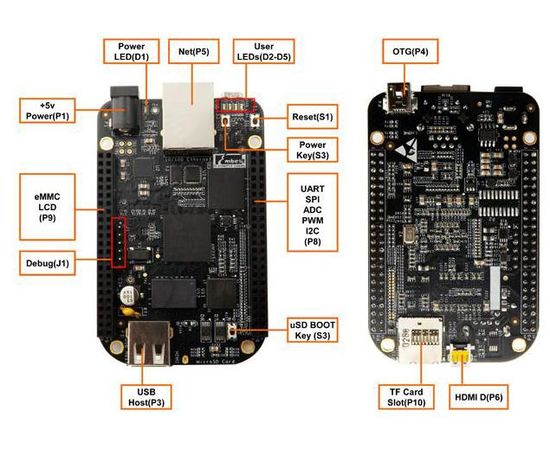

В отличии от оригинального BeagleBone, модель BeagleBone Black имеет встроенный HDMI интерфейс для подключения к телевизору или монитору. Так же на плате установлен 10/100 Ethernet, последовательный порт отладки, хост-порт USB 2.0, кнопка сброса, кнопка питания и пять синих светодиодов индикации. На BeagleBone Black можно установить до четырех плат расширения, которые могут быть установлены в разъемы расширения. Большинство плат расширения, предназначенных для BeagleBone, будут работать и на BeagleBone Black.

Поддержка

Официальный сайт beagleboard

Начало работы с BeagleBone

Технические параметры

Процессор: TI Sitara AM3358AZCZ100, 1GHz, 2000 MIPS Архитектура: ARM®Cortex™-A8, программируемый блок Subsystem в режиме реального времени GPU: SGX530 Graphics Engine Память: 512Mb RAM ОС: загружается с 4Gb eMMC установленной на плате или карты памяти формата MicroSD Размеры: 90x55x20мм Питание: 5В/1А, miniUSB или DC jack. Пользовательские интерфейсы ввода/вывода: кнопка сброса, кнопка загрузки, кнопка питания, светодиод индикатор питания, 4 конфиг. пользователем светодиода Интерфейсы: miniUSB 2.0 Client port, USB 2.0 Host port (500мА), Seriai Port UART 6pin 3.3В TTL, Ethernet 10/100, microHDMI, LCD interface, audio через HDMI, MicroSD card slot. Интерфейсы расширения: LCD, UART, eMMC, ADC, I2C, SPI, PWM

Руководство пользователя [EN] (1818795_0.pdf, 5,598 Kb) [Скачать]

Документация MPU AM335x ARM Cotrex-A8 [EN] (ti.datasheet.pdf, 2,871 Kb) [Скачать]
