МС5Г (ММП-ИРБИС)

770007
Доступно: под заказ

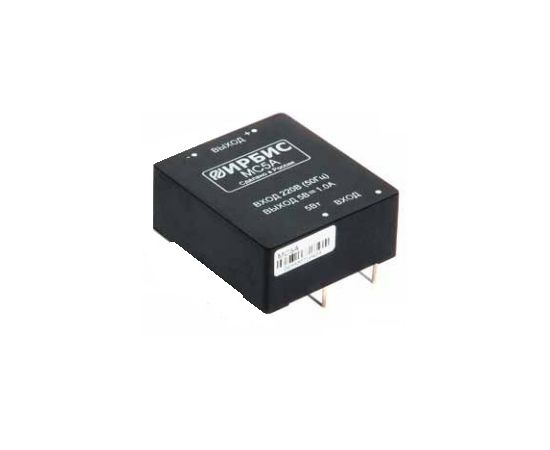

Одноканальные модули питания серий МС5 предназначены для питания напряжением постоянного тока радиоэлектронной аппаратуры.

Основные параметры
Выходная мощность:
5 Вт
Входные параметры
Номинальное входное напряжение (AC):
  • 220В
Входное напряжение (АС):
160-260В
Частота входного напряжения:
50 Гц
Выходные параметры
Количество выходных каналов:
1 канал
Выходное напряжение - выход 1:
20 В
Выходной ток - выход 1:
0,25 А
Дополнительные параметры
Исполнение:
  • на печатную плату
Класс защиты (IP):
IP 64
Охлаждение:
пассивное (конвекция)
Гальваническая развязка вход-выход:
1500 В
Корректор мощьности (PFC):
Нет
Температура эксплуатации:
-40...+55°C
Особенности товара:
Пластмассовый корпус. Типовой КПД 62-72%.Нестабильность выходного напряжения при изменении тока нагрузки от 0,1Iн.макс. до Iн.маск не более ±1%. Модуль имеет защиту от к. з. по выходу. После снятия к.з модуль автоматически восстанавливает свои выходные па
Габариты:
50х45х20 мм
Масса:
0,075 кг

Технические условия (MC5, MC10, МС15) [RU] (6589-021-40039437-06_6_101207.pdf, 607 Kb) [Скачать]

Габаритный чертеж [RU] (gch_ms5_1k_070917.doc, 37 Kb) [Скачать]

Схема подключения [RU] (sh_vkl_ms5_1k_069621.doc, 95 Kb) [Скачать]
