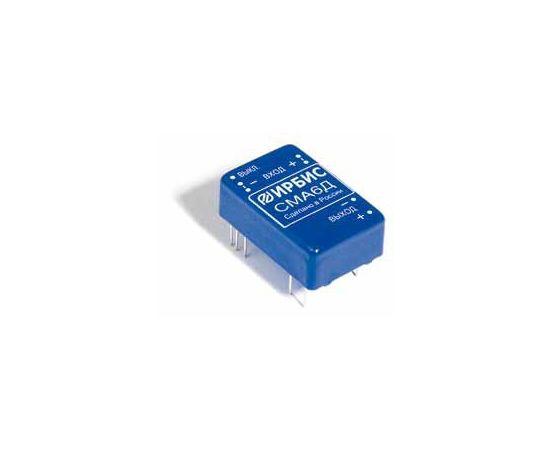

СМВ6Д (ММП-ИРБИС)

770595
Доступно: под заказ


Одноканальный модуль мощностью 6Вт. Для модулей СМА6-3.3, СМВ6-3.3, СМЕ6-3.3, СМН6-3.3, СМР6-3.3, мощность 4,95 Вт. Предназначен  для питания напряжением постоянного тока радиоэлектронной аппаратуры.

Основные параметры
Выходная мощность:
6 Вт
Входные параметры
Номинальное входное напряжение (DC):
  • 27 В
Входное напряжение (DС):
18-36 В
Выходные параметры
Количество выходных каналов:
1 канал
Выходное напряжение - выход 1:
9 В
Выходной ток - выход 1:
0,67 А
Дополнительные параметры
Исполнение:
  • на печатную плату
Класс защиты (IP):
IP 64
Охлаждение:
пассивное (конвекция)
Гальваническая развязка вход-выход:
500 В
Корректор мощьности (PFC):
Нет
Температура эксплуатации:
-40...+85°C
Особенности товара:
Конструктивно выполнен в металлическом корпусе. Нестабильность выходного напряжения при изменении входного напряжения ±0,5 %. Нестабильность выходного напряжения при изменении тока нагрузки 1 %. Модуль имеет защиту от перегрузки по току и к. з. по выходу.
Эффективность (КПД):
85 %
Габариты:
31,6х20,2х11 мм
Масса:
0,018 кг

Технические условия [RU] (6589-043-40039437-05_8_101213.pdf, 543 Kb) [Скачать]

Габаритный чертеж [RU] (sm_6_1k_gch_060620.doc, 77 Kb) [Скачать]

Схема подключения [RU] (sm_6_1k_sh_vkl_070609.doc, 52 Kb) [Скачать]
