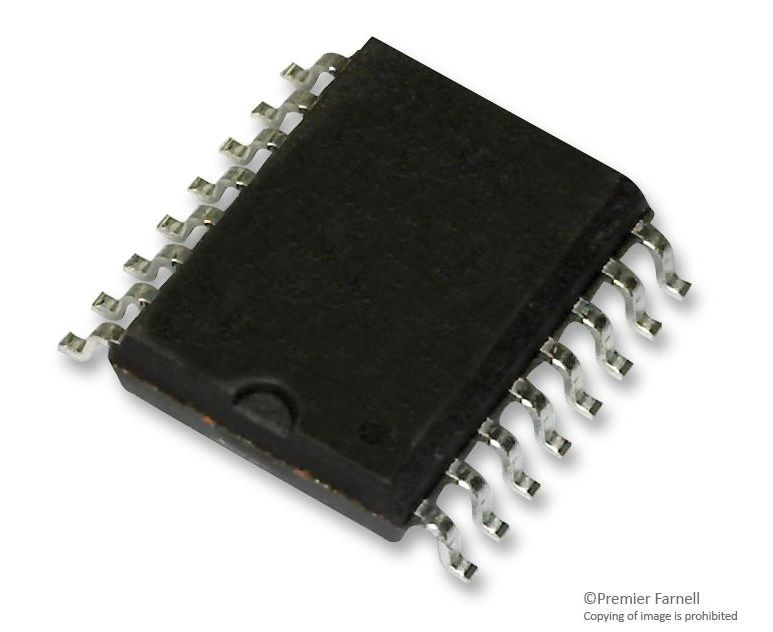

ULN2803ADWR.. (TEXAS INSTRUMENTS)
Массив биполярных транзисторов, дарлингтона, NPN, 50 В, 500 мА, SOIC
ULN2803ADWR является массивом сильноточных и высоковольтных транзисторов Дарлингтона. Устройство состоит из 8 NPN составных транзисторов Дарлингтона с высоковольтными выходами и фиксирующими диодами с общим катодом для коммутации индуктивных нагрузок. Номинальный ток коллектора каждой пары 500мА. Пары Дарлингтона возможно подключать параллельно для большего тока. Типичными сферами применения ULN2803ADWR являются привод высоковольтных/сильноточных периферийных устройств микроконтроллера или устройств логики, которые не терпят таких условий.
- Фиксирующие диоды на выходе
- Входы совместимы с логикой различного типа
Области применения
Аудио, Обработка Сигнала, Промышленное, Управление Питанием
DC Ток Коллектора:
500мА
DC Усиление Тока hFE:
-
Количество Выводов:
18вывод(-ов)
Линейка Продукции:
-
Максимальная Рабочая Температура:
85°C
Напряжение Коллектор-Эмиттер:
50В
Полярность Транзистора:
NPN
Рассеиваемая Мощность:
-
Стандарты Автомобильной Промышленности:
-
Стиль Корпуса Транзистора:
SOIC
Тип упаковки:
Разрезная лента
SVHC (Особо Опасные Вещества):
No SVHC (27-Jun-2018)
RoHS статус:
Да
