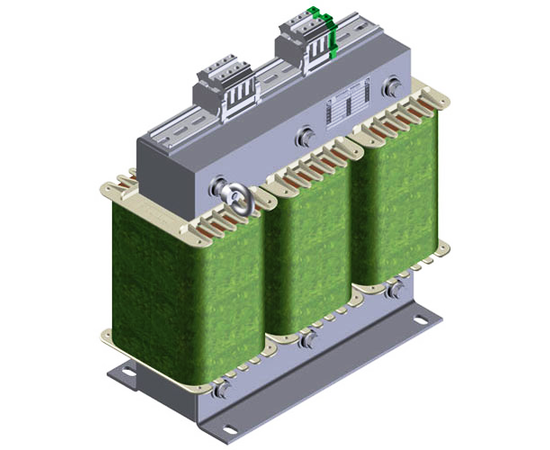

Серия DRUE (MICHAEL RIEDEL)
Трансформаторы серии DRUE соответствуют любым национальным, международным требованиям и подготовлены для удовлетворения перспективных требований.
Обеспечивается выбор из следующих конструкций:
Силовые трансформаторы, изготовлены в соответствии с VDE 0570 часть 2-1, EN 61558-2-1,
Разделительные трансформаторы, по VDE 0570 часть 2-4, EN 61558-2-4,
Трансформаторы безопасности в соответствии с VDE 0570 часть 2-6, EN 61558-2-6, (сумма всех напряжений х.х на вторичной обмотки макс. 50 В)
Открытое вертикальное исполнение, стационарные, для установки в приборы и монтажа в сухих помещениях, разделенные обмотки. Подключение к защищенным от тока утечки трансформаторными клеммам с резьбовым подсоединением. При токах свыше 50 А защищенные от токов утечки присоединительные зажимы монтируются на угол головки (внимание: при этом размеры b и c увеличиваются). Согласно UVV (BGV A3) клеммы имеют защиту от касания пальцами и тыльной стороной руки.
По запросу возможна поставка в других конструктивных модификациях (по напряжению, току, схеме включения, монтажу т.д.)
Степень защиты IP 00, класс по изоляции - E, макс. температура окружающей среды 40°C.
Трансформаторы всех типов могут поставляться как трёхфазные автотрансформаторы (см. методы расчета в разделе «Общие сведения», параграф «Трансформаторы в автотрансформаторном включении“).
Варианты Вход // Выход
AC: до 690 В // до 690 В
Характеристики и типоразмеры изделий
Тип | Мощность, | Вес меди, | Общ. вес, | Размеры, мм | |||||
ВА | кг | кг | a | b | c | d | e | Крепление | |
DRUE 50 | 50 | 0,22 | 1,20 | 96 | 86 | 100 | 71 | 48 | M4 |
DRUE 110 | 110 | 0,70 | 1,70 | 120 | 81 | 110 | 90 | 39 | M4 |
DRUE 150 | 150 | 0,80 | 2,40 | 120 | 91 | 110 | 90 | 49 | M4 |
DRUE 260 | 260 | 1,10 | 3,90 | 150 | 86 | 135 | 113 | 49 | M5 |
DRUE 410 | 410 | 1,50 | 5,70 | 150 | 101 | 135 | 113 | 64 | M5 |
DRUE 500 | 500 | 2,20 | 6,60 | 180 | 91 | 155 | 136 | 57 | M6 |
DRUE 630 | 630 | 2,50 | 8,40 | 180 | 101 | 155 | 136 | 67 | M6 |
DRUE 800 | 800 | 2,80 | 10,20 | 180 | 111 | 155 | 136 | 77 | M6 |
DRUE 1000 | 1000 | 3,20 | 11,30 | 210 | 108 | 175 | 150 | 80 | M8 |
DRUE 1100 | 1100 | 4,20 | 13,10 | 228 | 110 | 195 | 176 | 71 | M6 |
DRUE 1200 | 1200 | 3,60 | 13,40 | 210 | 119 | 178 | 150 | 91 | M8 |
DRUE 1500 | 1500 | 4,60 | 17,00 | 240 | 121 | 205 | 185 | 81 | M8 |
DRUE 1750 | 1750 | 5,20 | 18,90 | 228 | 134 | 195 | 176 | 95 | M6 |
DRUE 2000 | 2000 | 6,30 | 21,00 | 240 | 131 | 205 | 185 | 91 | M8 |
DRUE 2200 | 2200 | 6,80 | 22,60 | 240 | 136 | 205 | 185 | 96 | M8 |
DRUE 2400 | 2400 | 8,00 | 25,00 | 240 | 141 | 205 | 185 | 101 | M8 |
DRUE 2700 | 2700 | 8,90 | 26,80 | 240 | 145 | 205 | 185 | 105 | M8 |
DRUE 3000 | 3000 | 8,40 | 29,20 | 265 | 152 | 230 | 200 | 102 | M8 |
DRUE 3400 | 3400 | 11,30 | 31,20 | 300 | 140 | 260 | 224 | 94 | M8 |
DRUE 4400 | 4400 | 12,20 | 36,60 | 300 | 153 | 260 | 224 | 108 | M8 |
DRUE 5000 | 5000 | 12,60 | 41,10 | 300 | 165 | 260 | 224 | 120 | M8 |
DRUE 6000 | 6000 | 15,60 | 49,60 | 300 | 180 | 260 | 224 | 134 | M8 |
DRUE 6300 | 6300 | 16,40 | 51,30 | 336 | 150 | 290 | 248 | 127 | M8 |
DRUE 8000 | 8000 | 20,20 | 62,50 | 336 | 170 | 290 | 248 | 144 | M8 |
DRUE 8200 | 8200 | 20,50 | 62,00 | 360 | 180 | 310 | 264 | 140 | M8 |
DRUE 10000 | 10000 | 26,60 | 76,00 | 360 | 195 | 310 | 264 | 155 | M8 |
DRUE 13000 | 13000 | 37,70 | 90,00 | 420 | 180 | 360 | 316 | 143 | M10 |
DRUE 16000 | 16000 | 46,80 | 110,00 | 420 | 195 | 360 | 316 | 158 | M10 |
DRUE 18000 | 18000 | 48,60 | 122,00 | 420 | 210 | 360 | 316 | 173 | M10 |
DRUE 20000 | 20000 | 49,80 | 144,00 | 420 | 240 | 360 | 316 | 203 | M10 |
DRUE 25000 | 25000 | 54,80 | 146,00 | 420 | 240 | 360 | 316 | 203 | M10 |
DRUE 30000 | 30000 | 79,40 | 181,00 | 480 | 240 | 415 | 356 | 184 | M14 |
DRUE 36000 | 36000 | 88,90 | 218,00 | 480 | 270 | 415 | 356 | 214 | M14 |
