СМР6Д купить в интернет-магазине по выгодной цене

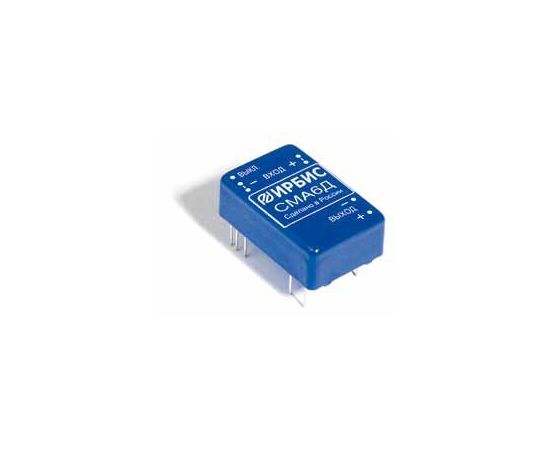

Одноканальный модуль мощностью 6Вт. Для модулей СМА6-3.3, СМВ6-3.3, СМЕ6-3.3, СМН6-3.3, СМР6-3.3, мощность 4,95 Вт. Предназначен для питания напряжением постоянного тока радиоэлектронной аппаратуры.

Основные параметры

Выходная мощность:

6 Вт

Входные параметры

Номинальное входное напряжение (DC):

18 В

Входное напряжение (DС):

9-36 В

Выходные параметры

Количество выходных каналов:

1 канал

Выходное напряжение - выход 1:

9 В

Выходной ток - выход 1:

0,67 А

Дополнительные параметры

Исполнение:

на печатную плату

Класс защиты (IP):

IP 64

Охлаждение:

пассивное (конвекция)

Гальваническая развязка вход-выход:

500 В

Корректор мощьности (PFC):

Нет

Температура эксплуатации:

-40...+85°C

Особенности товара:

Конструктивно выполнен в металлическом корпусе. Нестабильность выходного напряжения при изменении входного напряжения ±0,5 %. Нестабильность выходного напряжения при изменении тока нагрузки 1 %. Модуль имеет защиту от перегрузки по току и к. з. по выходу.

Эффективность (КПД):

85 %

Габариты:

31,6х20,2х11 мм

Масса:

0,018 кг

Технические условия [RU] (6589-043-40039437-05_8_101213.pdf, 543 Kb) [Скачать]

Габаритный чертеж [RU] (sm_6_1k_gch_060620.doc, 77 Kb) [Скачать]

Схема подключения [RU] (sm_6_1k_sh_vkl_070609.doc, 52 Kb) [Скачать]
