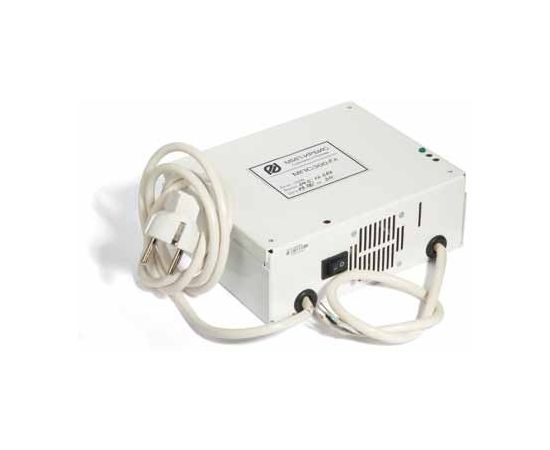

AC/DC преобразователь в корпусе (кожухе) МПС300Ек

770362

Одноканальные стабилизирующие блоки питания серии МПС300_к предназначены для питания напряжением постоянного тока радиоэлектронной аппаратуры.

Основные параметры
Выходная мощность:
300 Вт
Входные параметры
Номинальное входное напряжение (AC):
  • 220В
Входное напряжение (АС):
175-264В
Частота входного напряжения:
50 Гц
Выходные параметры
Количество выходных каналов:
1 канал
Выходное напряжение - выход 1:
24 В
Выходной ток - выход 1:
12,5 А
Дополнительные параметры
Исполнение:
  • в корпусе
Класс защиты (IP):
нет
Охлаждение:
активное (вентилятор)
Гальваническая развязка вход-выход:
1500 В
Корректор мощьности (PFC):
Нет
Особенности товара:
Типовой КПД — 83…89 %. Защита от перегрузок и к. з. Точность установки выходного напряжения ±2 %. Изменение выходного напряжения при изменении входного ±0,5 %. Изменение выходного напряжения при изменении нагрузки от 10 до 100 % — ±0,5 %.
Габариты:
167х135,5х60 мм
Масса:
1,4 кг

Технические условия (МПС200, МПС300) [RU] (6589-026-40039437-10_100304.pdf, 558 Kb) [Скачать]

Габаритный чертеж [RU] (s200_s300_k_1k_2k_gch_061024.doc, 80 Kb) [Скачать]

Схема подключения [RU] (s200_s300_k_1k_sh_040213.doc, 79 Kb) [Скачать]
