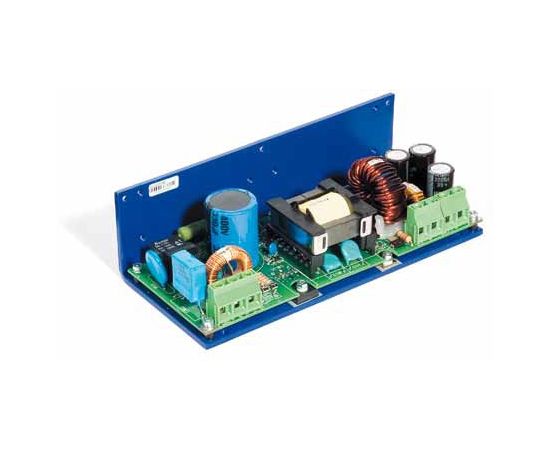

БПС200Ю (ММП-ИРБИС)

770302
Доступно: под заказ


Одноканальные стабилизирующие блоки питания серии БПС200_ предназначены для питания напряжением постоянного тока радиоэлектронной аппаратуры.

Основные параметры
Выходная мощность:
200 Вт
Входные параметры
Номинальное входное напряжение (AC):
  • 220В
Входное напряжение (АС):
175-264В
Частота входного напряжения:
50 Гц
Выходные параметры
Количество выходных каналов:
1 канал
Выходное напряжение - выход 1:
60 В
Выходной ток - выход 1:
3,3 А
Дополнительные параметры
Исполнение:
  • открытая плата, закреплённая на радиаторе
Класс защиты (IP):
нет
Охлаждение:
пассивное (конвекция)
Гальваническая развязка вход-выход:
1500 В
Корректор мощьности (PFC):
Нет
Особенности товара:
Типовой КПД 86...90 %. Нестабильность выходного напряжения при изменении напряжения питания от 175 до 264 В не более ±0,5 %. Нестабильность выходного напряжения при изменении тока нагрузки от х. х.. до Iн.макс. не более ±1 %. Амплитуда пульсации выходного
Габариты:
203х90х59 мм
Масса:
0,9 кг

Технические условия (БПС100, МПС150, БПС200) [RU] (6589-027-40039437-06_2_100301.pdf, 733 Kb) [Скачать]

Габаритный чертеж [RU] (bps200_gch_061102.doc, 183 Kb) [Скачать]

Схема подключения [RU] (bps200_sh_070202.doc, 105 Kb) [Скачать]
