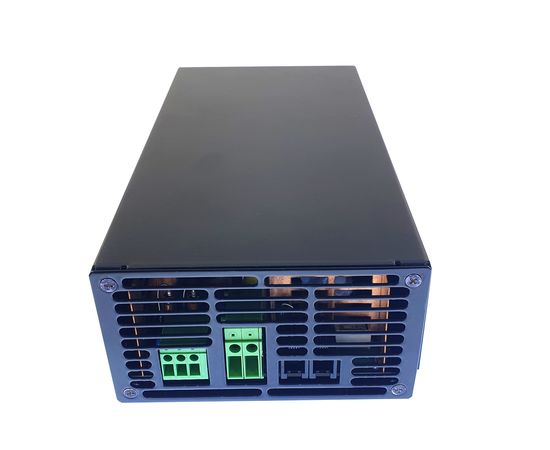

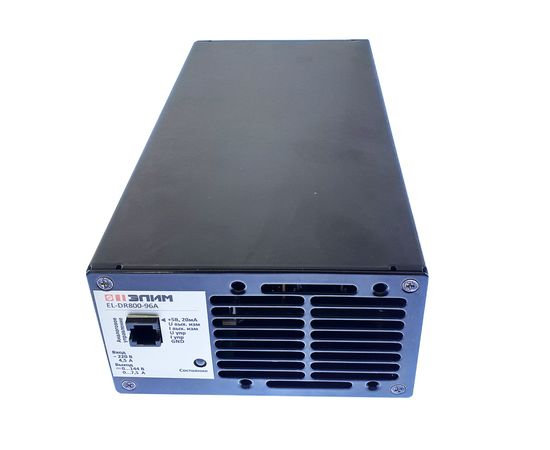

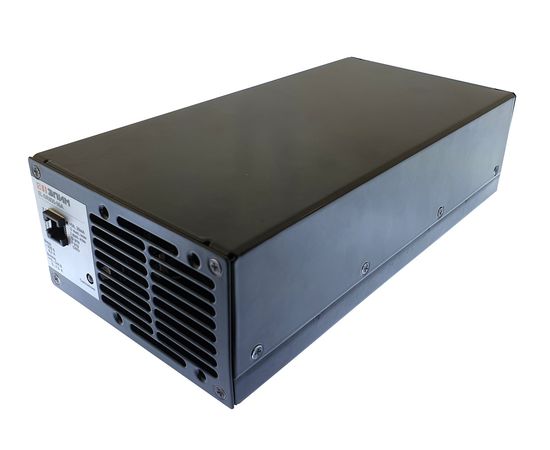

EL-DR800-96A (ЭЛИМ)

110079
61 500 Р
Доступно: под заказ


модель доступна к заказу

БрендЭЛИМ НаименованиеEL-DR800-96A Серия продуктаEL-DR Страна производстваРоссия

Источники питания серии EL-DR предназначены для преобразования входного нестабилизированного напряжения (переменного или постоянного тока) в постоянное стабилизированное напряжение с возможностью регулировки выходного напряжения и ограничение выходного тока в диапазоне от 0 до максимального значения.

Особенности

  1. Регулировка выходного напряжения и ограничения тока: встроенным потенциометрами; внешними потенциометрами; внешними потенциальными сигналами 0…+5В; по цифровому интерфейсу (RS-232, RS-485).
  2. Измерение выходного тока и напряжения УИП. C помощью потенциальных сигналов 0…+5В, уровень измерительного сигнала пропорционален значению выходного параметра (опция "A"). По цифровому интерфейсу (опция "D").
  3. Гальваническая развязка аналоговых и цифровых управляющих входов/выходов от силового выхода и входной сети.
  4. Активный корректор мощности.
  5. Принудительное охлаждение, встроенный вентилятор.
  6. Нормально замкнутые/разомкнутые контакты.
  7. Возможность параллельного и последовательного(в сумме не более 500В) включения.

Использование в качестве зарядного устройства

Заряд свинцово-кислотных или герметичных гелевых аккумуляторов с помощью УИП осуществляется по алгоритму I-U. Ограничение тока выставляется исходя из ёмкости аккумулятора: I заряда макс = 0,3C; где С ёмкость аккумулятора в А*ч.

Например при использовании аккумуляторов 7 А*ч ток заряда не более 2,1 А. Выходное напряжение устанавливается исходя из количества последовательно подключенных аккумуляторов:
1 шт. 12 В – 13,65 В;
2 шт. 12 В – 27,3 В;
3 шт. 12 В - 41 В;
4 шт. 12 В - 54,6 В.

Возможно использование УИП в качестве зарядного устройства для других типов аккумуляторов (NiCd, Ni-Mh), для этого необходимо использование внешней схемы управления обеспечивающей требуемые алгоритмы заряда (Δt, ΔU).

Применение

  • светодиоды и лазеры;
  • зарядные устройства;
  • соленоиды;
  • магнитные усилители;
  • лабораторные источники питания;
  • гальваника;
  • заряд конденсаторов;
  • электромагнитные ускорители;
  • двигатели постоянного тока;
  • лампы накаливания и газоразрядные.

Дополнительные опции (заказываются отдельно):
EL-DR800-__A - Управление по аналоговому интерфейсу 0..5В
EL-DR800-__D2  - Управление по цифровому интерфейсу RS-232
EL-DR800-__D4  - Управление по цифровому интерфейсу RS-485
EL-DR800-__-40C - рабочая температура -40….+55 С

Основные параметры
Выходная мощность:
800 Вт
Входные параметры
Номинальное входное напряжение (AC):
  • 110В
  • 220В
Количество фаз:
1 фаза
Входное напряжение (DС):
78-340 В
Входное напряжение (АС):
55-264В
Частота входного напряжения:
50 Гц
Выходные параметры
Количество выходных каналов:
1 канал
Выходное напряжение - выход 1:
0-144 В
Выходной ток - выход 1:
0-7.5 А
Дополнительные параметры
Исполнение:
  • в корпусе
  • на DIN-рейку
  • настольный
Класс защиты (IP):
IP 20
Охлаждение:
активное (вентилятор)
Гальваническая развязка вход-выход:
3000 В
Корректор мощьности (PFC):
Есть
Температура эксплуатации:
-25...+50°C
Возможность параллельного соединения:
Есть
Внешнее управление:
  • аналоговое
  • цифровое (опция)
Индикация тока/напряжения:
Нет
Регулировка выходного тока:
Есть
Режим стабилизации тока:
Есть
Особенности товара:
аналоговое управление 0..5 В
Эффективность (КПД):
85-90 %
Габариты:
233x120x65 мм
Масса:
1.2 кг

Паспорт EL-DR800 (версия 3) (EL-DR800_-_Паспорт.pdf, 343 Kb) [Скачать]
