AD5791BRUZ (ANALOG DEVICES)

F1864684
нет данных

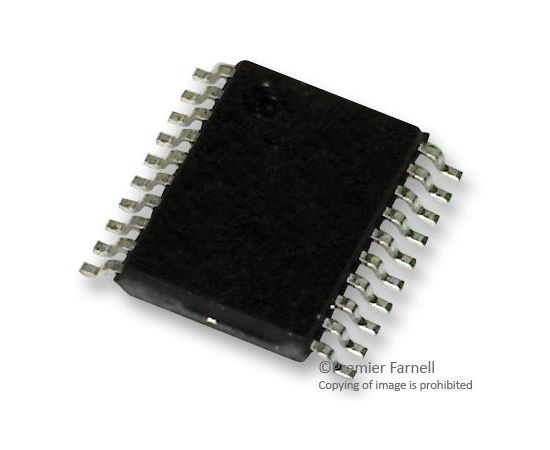

ЦАП, 20 бит, 1 Мвыборок/с, Последовательный, 2.7В до 5.5В, TSSOP, 20 вывод(-ов)

Документация
Technical Data Sheet EN
CAD CadSoft_EAGLE EN
Product Change Notice EN

БрендANALOG DEVICES НаименованиеAD5791BRUZ Цена заШтука Страна производстваIreland СкладFarnell

ЦАП, 20 бит, 1 Мвыборок/с, Последовательный, 2.7В до 5.5В, TSSOP, 20 вывод(-ов)

The AD5791BRUZ is a Single 20-bit, Unbuffered Voltage Output DAC that operates from a bipolar supply of up to 33V. The AD5791 offers a relative accuracy specification of ±1 LSB maximum and operation is guaranteed monotonic with a ±1 LSB DNL maximum specification. The part uses a versatile 3-wire serial interface that operates at clock rates up to 35MHz and that is compatible with standard SPI, QSPI™, MICROWIRE™ and DSP interface standards. The part incorporates a power-on reset circuit that ensures the DAC output powers up to 0V and in known output impedance state and remains in this state until a valid write to the device takes place. The part provides an output clamp feature that places the output in a defined load state.
  • 7.5nV/vHz Noise spectral density
  • 0.19 LSB long-term linearity stability
  • 1µs settling time
  • 1.4nV-sec glitch impulse
  • 35MHz Schmitt triggered digital interface
  • 1.8V Compatible digital interface

Области применения

Медицинское, Считывание и Контрольно-измерительная Аппаратура, Тестирование и Измерение, Промышленное, Оборона, Военная и Авиационно-космическое

Предупреждения

Market demand for this product has caused an extension in lead times, delivery dates may fluctuate
Диапазон Напряжения Питания:
2.7В до 5.5В
Интерфейс Данных:
SPI
Количество Выводов:
20вывод(-ов)
Линейка Продукции:
AD5791 Series
Максимальная Рабочая Температура:
125°C
Минимальная Рабочая Температура:
-40°C
Разрешение (бит):
20бит
Соответствует Фталатам RoHS:
Да
Стандарты Автомобильной Промышленности:
-
Стиль Корпуса АЦП / ЦАП:
TSSOP
Тип Входного Канала:
Последовательный
Частота Выборки:
1Мвыборок/с
SVHC (Особо Опасные Вещества):
No SVHC (07-Jul-2017)
RoHS статус:
Да
