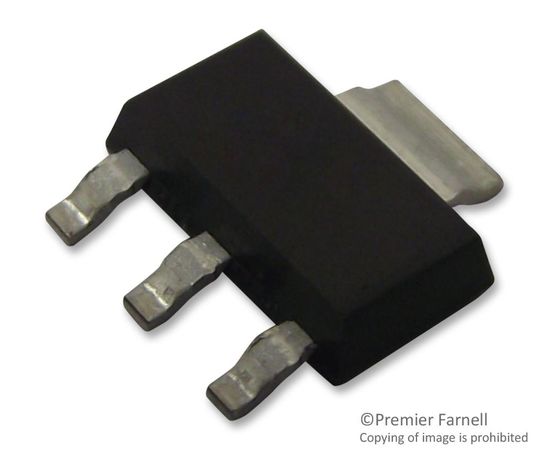

MCP1700T-3302E/MB (MICROCHIP)
Фиксированный стабилизатор с малым падением напряжения, 2.3В до 6В, 178мВ, 3.3В, 250мА, SOT-89-3
The MCP1700T-3302E/MB is a low quiescent current, CMOS low dropout (LDO) voltage regulator in 3 pin SOT-89 package. This regulator is an ideal choice for two and three primary cell battery powered applications and single cell Li-Ion powered applications. The output voltage tolerance of MCP1700T-3302E/MB is typically ±0.4% at 25°C and ±3% maximum over operating junction temperature range of -40°C to +125°C. The LDO output is stable when using 1µF output capacitance. Ceramic, tantalum or aluminium electrolytic capacitors can be used for input and output. The MCP1700T-3302E/MB also permits high currents in small packages when operated with minimum VIN - VOUT differentials. The circuit also incorporates short circuit protection and over temperature protection to ensure maximum reliability.
- Fixed output voltage is 3.3V
- Quiescent current is typically 1.6µA
- Input operating voltage range from 2.3V to 6V
- Maximum output current is 250mA
- Dropout voltage is 178mV at 250mA load current
- Operating junction temperature range from -40°C to 125°C
- Power supply ripple rejection ratio (PSRR) of 44dB
Области применения
Управление Питанием, Потребительская Электроника, Переносные Устройства, Авто
Количество Выводов:
3вывод(-ов)
Линейка Продукции:
3.3V 250mA LDO Voltage Regulators
Максимальная Рабочая Температура:
125°C
Максимальное Входное Напряжение:
6В
Максимальное Регулируемое Выходное Напряжение:
-
Минимальная Рабочая Температура:
-40°C
Минимальное Входное Напряжение:
2.3В
Минимальное Регулируемое Выходное Напряжение:
-
Падение Напряжения Vdo:
178мВ
Соответствует Фталатам RoHS:
Да
Стандарты Автомобильной Промышленности:
AEC-Q100
Стиль Корпуса Стабилизатора (LDO):
SOT-89
Тип Выхода:
Фиксированный
Тип упаковки:
Разрезная лента
SVHC (Особо Опасные Вещества):
No SVHC (27-Jun-2018)
RoHS статус:
Да
Выходные параметры
Выходной Ток:
250мА
