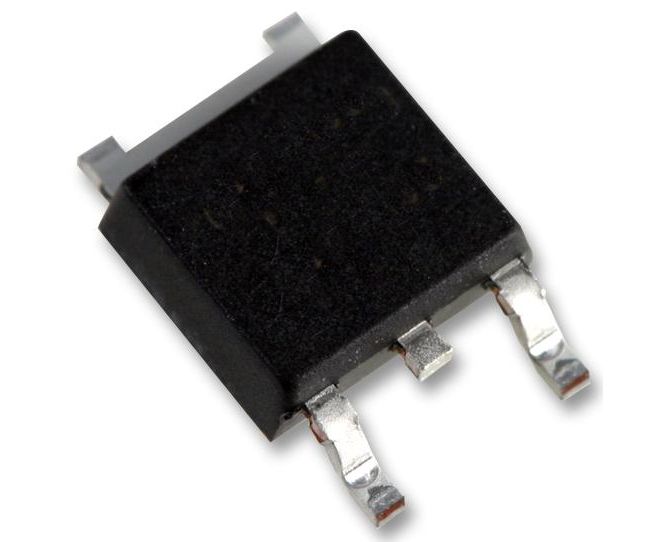

MC7805ACD2TG (ON SEMICONDUCTOR)
Линейный стабилизатор напряжения, 7805, фиксированный, V+, 10В до 35В (Vin), 5В и 1А на выходе
The MC7805ACD2TG is a monolithic integrated circuits Positive Voltage Regulator designed as fixed-voltage regulator for a wide variety of applications including local and on-card regulation. This regulator employs internal current limiting, thermal shutdown and safe-area compensation. With adequate heat-sinking it can deliver output currents in excess of 1A. Although designed primarily as a fixed voltage regulator, this device can be used with external components to obtain adjustable voltages and currents.
- No external components required
- Internal thermal overload protection
- Internal short-circuit current limiting
- Output transistor safe area compensation
- Output voltage offered in 1.5, 2 and 4% tolerance
- 0 to 125°C Operating temperature range
Области применения
Промышленное
Количество Выводов:
3вывод(-ов)
Линейка Продукции:
7805 Voltage Regulators
Максимальная Рабочая Температура:
125°C
Максимальное Входное Напряжение:
35В
Максимальное Регулируемое Выходное Напряжение:
-
Минимальная Рабочая Температура:
0°C
Минимальное Входное Напряжение:
10В
Минимальное Регулируемое Выходное Напряжение:
-
Соответствует Фталатам RoHS:
Да
Стандарты Автомобильной Промышленности:
-
Стиль Корпуса Линейного Стабилизатора:
TO-263
Тип Выхода:
Фиксированный
SVHC (Особо Опасные Вещества):
Lead (27-Jun-2018)
RoHS статус:
Да
Выходные параметры
Выходной Ток:
1А
