LD1117S33CTR (STMICROELECTRONICS)

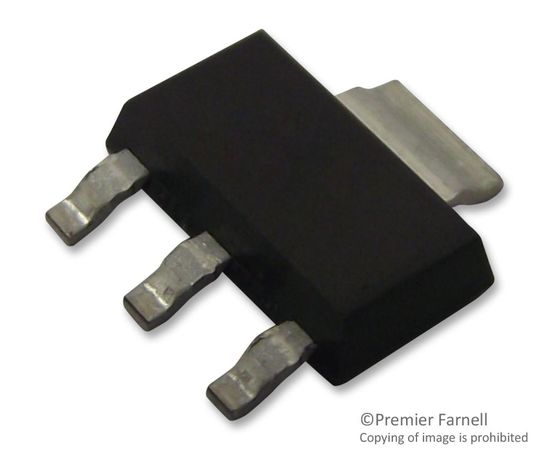

Фиксированный стабилизатор с малым падением напряжения, 4.75В до 15В, 1.1В, 3.3В, 950мА, SOT-223-4
The LD1117S33CTR is a low drop voltage regulator able to provide up to 800mA of output current, available even in adjustable version (VREF = 1.25V). The LD1117S33CTR offers an output voltage of 3.3V. The LD1117S33CTR optimises the thermal characteristics even offering a relevant space saving effect. High efficiency is assured by NPN pass transistor. In fact in this case, the quiescent current flows mostly into the load. Only a very common 10µF minimum capacitor is needed for stability. On chip trimming allows the regulator to reach a very tight output voltage tolerance, within ± 1 % at 25°C.
- Low dropout voltage: 1V typ.
- Output current up to 800mA
- Fixed output voltage of 3.3V
- Internal current and thermal limit
- Supply voltage rejection: 75dB typ.
Области применения
Потребительская Электроника, Оборона, Военная и Авиационно-космическое, Промышленное, Управление Питанием
Предупреждения
Market demand for this product has caused an extension in lead times, delivery dates may fluctuate
Количество Выводов:
4вывод(-ов)
Линейка Продукции:
3.3V 950mA LDO Voltage Regulators
Максимальная Рабочая Температура:
125°C
Максимальное Входное Напряжение:
15В
Максимальное Регулируемое Выходное Напряжение:
-
Минимальная Рабочая Температура:
-40°C
Минимальное Входное Напряжение:
4.75В
Минимальное Регулируемое Выходное Напряжение:
-
Падение Напряжения Vdo:
1.1В
Соответствует Фталатам RoHS:
Да
Стандарты Автомобильной Промышленности:
-
Стиль Корпуса Стабилизатора (LDO):
SOT-223
Тип Выхода:
Фиксированный
Тип упаковки:
Катушка
SVHC (Особо Опасные Вещества):
No SVHC (17-Dec-2015)
RoHS статус:
Да
Выходные параметры
Выходной Ток:
950мА
