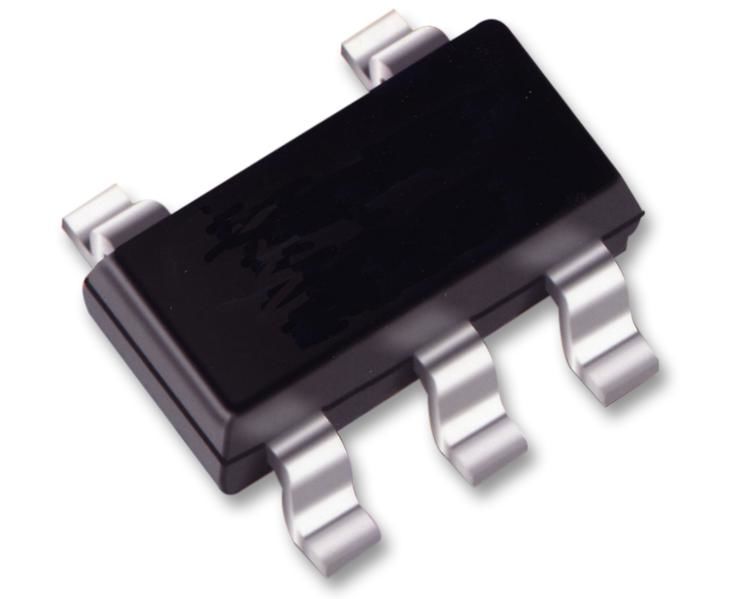

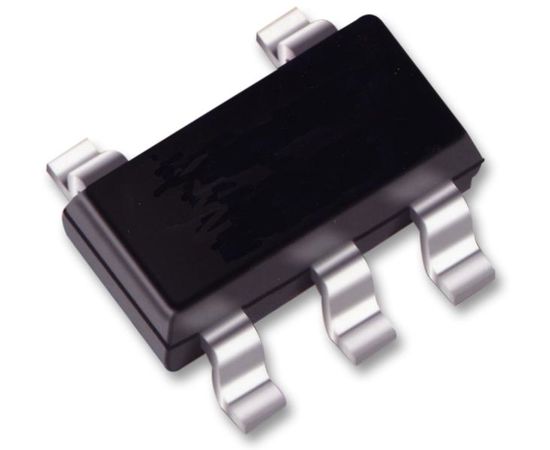

ADP121-AUJZ33R7 (ANALOG DEVICES)
Фиксированный стабилизатор с малым падением напряжения, 2.3В до 5.5В, 120мВ, 3.3В, 150мА, TSOT-5
The ADP121 series low-dropout (LDO) Linear Regulator operates from 2.3 to 5.5V and provides up to 150mA of output current. The low 135mV dropout voltage at 150mA load improves efficiency and allows operation over a wide input voltage range. The low 30µA of quiescent current at full load makes the device ideal for battery-operated portable equipment. The device is available in output voltages ranging from 1.2 to 3.3V. The parts are optimized for stable operation with small 1µF ceramic output capacitors. The device delivers good transient performance with minimal board area. Short-circuit protection and thermal overload protection circuits prevent damage in adverse conditions.
- <1µA Low shutdown current
- 70dB High PSRR
- 40µVrms Low noise (at VOUT = 1.2V)
- No noise bypass capacitor required
- ±1% Output voltage accuracy
- Logic controlled enable
Области применения
Переносные Устройства, Потребительская Электроника, Визуализация, Видео и Зрение, Промышленное, Управление Питанием
Количество Выводов:
5вывод(-ов)
Линейка Продукции:
3.3V 150mA LDO Voltage Regulators
Максимальная Рабочая Температура:
125°C
Максимальное Входное Напряжение:
5.5В
Максимальное Регулируемое Выходное Напряжение:
-
Минимальная Рабочая Температура:
-40°C
Минимальное Входное Напряжение:
2.3В
Минимальное Регулируемое Выходное Напряжение:
-
Падение Напряжения Vdo:
120мВ
Соответствует Фталатам RoHS:
Да
Стандарты Автомобильной Промышленности:
-
Стиль Корпуса Стабилизатора (LDO):
TSOT
Тип Выхода:
Фиксированный
Тип упаковки:
Разрезная лента
SVHC (Особо Опасные Вещества):
No SVHC (07-Jul-2017)
RoHS статус:
Да
Выходные параметры
Выходной Ток:
150мА
