MC912DG128ACPVE (NXP)
Специализированный микроконтроллер, 16 бит, 68HC12, 8МГц, 8КБ RAM/128КБ программной, 4.5В-5.5В вход
The MC912DG128ACPVE is a 16-bit Application-specific Microcontroller with CISC architecture operates at a maximum frequency of 8MHz. The device incorporates 128kB internal flash, 8kB internal RAM, 2kB on-chip EEPROM, two 8-channel 10-bit A/D converter and 69 general-purpose I/O pins. This device also features peripherals like synchronous serial peripheral interface modules (SPI), two asynchronous serial communications interface (SCI) module and Inter IC bus interface (I2C).
- Upward compatible with M68HC11 instruction set
- Interrupt stacking and programmer's model identical to M68HC11
- 20-bit ALU
- Instruction queue
- Enhanced indexed addressing
- Multiplexed bus
- Two 1Mbps CAN 2.0 A, B software compatible modules
- Enhanced capture timer (ECT)
- 4 PWM channels with programmable period and duty cycle
- LIM (lite integration module)
- WCR (windowed COP watchdog, real time interrupt, clock monitor)
- ROC (reset and clocks)
- MEBI (multiplexed external bus interface)
- MMI (memory map and interface)
- INT (interrupt control)
- BKP (breakpoints)
- BDM (background debug mode)
- Two 8-bit ports with key wake-up interrupt
- Phase-locked loop clock frequency multiplier
- Limp home mode in absence of external clock
Области применения
Авто
Архитектура:
HC12
Количество I/O:
69I/O
Количество Выводов:
112вывод(-ов)
Линейка Продукции:
HC12 Family 68HC912Dx Series Microcontrollers
Максимальное Напряжение Питания:
5.5В
Минимальное Напряжение Питания:
4.5В
Приложения Микроконтроллера:
Автомобильный
Размер Памяти:
128КБ
Размер Памяти RAM:
8КБ
Размер Ядра Микроконтроллера:
16бит
Семейство Микроконтроллера:
HC12
Серия Микроконтроллера:
68HC912Dx
Скорость ЦПУ:
8МГц
Соответствует Фталатам RoHS:
Да
Стандарты Автомобильной Промышленности:
-

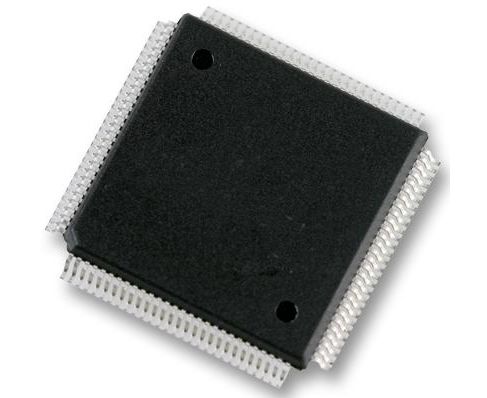

Стиль Корпуса Микроконтроллера:
LQFP
Тип Встроенного Интерфейса:
I2C, SCI, SPI
SVHC (Особо Опасные Вещества):
No SVHC (27-Jun-2018)
RoHS статус:
Да
