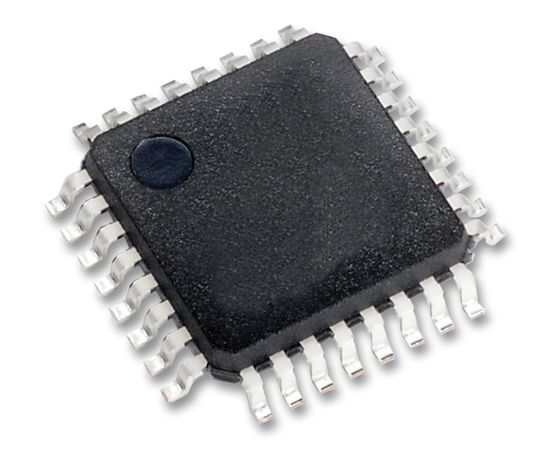

MC9S08PT16AVLC (NXP)
8 Bit MCU, EEPROM с TSI, S08 Family S08PT Series Microcontrollers, 20 МГц, 16 КБ, 2 КБ
MC9S08PT16AVLC является 8-битным микроконтроллером на базе усовершенствованного ЦПУ S08 (шина 20МГц) с архитектурой CISC, который работает с частотой до 20МГц. Устройство включает в себя 16КБ Flash, 2КБ RAM, 256Б EEPROM, 12-канальный 12-битный АЦП и 28 универсальных выводов I/O. Это устройство также имеет периферийные устройства вроде IIC модуля шины для работы со скоростью до 100Кбит/с и один модуль последовательного периферийного интерфейса (SPI).
- Поддержка до 40 источников прерывания/сброса
- Поддержка прерываний до 4 уровня
- Защита доступа к Flash и RAM
- Один режим остановки малой мощности; режим ожидания с пониженной мощностью
- Регистр активации периферийной синхронизации может отключать синхронизацию для неиспользуемых модулей
- Генератор Пирса, управляемый контуром
- ICS - содержит FLL
- Сторожевой таймер с независимым источником синхронизации
- Низковольтное обнаружение со сбросом или прерыванием - выбираемые точки срабатывания
- Обнаружение нелегального кода операции с функцией сброса
- Обнаружение нелегального адреса со сбросом
- 1-проводной интерфейс фоновой отладки
- Возможность точек останова позволяет устанавливать три точки останова во время внутрисхемной отладки
- Встроенный модуль внутрисхемной отладки
- Один аналоговый компаратор с положительными и отрицательными входами
- Программируемый CRC модуль
- 2 модуля таймера Flex
- 2 таймера Modulo с 8-битным предварительным счетчиком и прерыванием переполнения
- TSI - поддержка до 16 внешних электродов
- 2 x 8-битных модуля прерывания клавиатуры (KBI)
Области применения
Промышленное
Количество I/O:
28I/O
Количество Выводов:
32вывод(-ов)
Линейка Продукции:
S08 Family S08PT Series Microcontrollers
Максимальное Напряжение Питания:
5.5В
Минимальное Напряжение Питания:
2.7В
Размер Памяти:
16КБ
Размер Памяти RAM:
2КБ
Семейство Микроконтроллера:
S08
Серия Микроконтроллера:
S08PT
Скорость ЦПУ:
20МГц
Соответствует Фталатам RoHS:
Да
Стандарты Автомобильной Промышленности:
-
Стиль Корпуса Микроконтроллера:
LQFP
Тип Встроенного Интерфейса:
SPI, UART
SVHC (Особо Опасные Вещества):
No SVHC (27-Jun-2018)
RoHS статус:
Да
