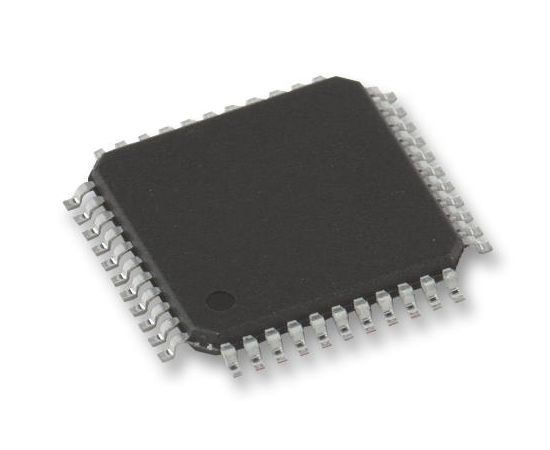

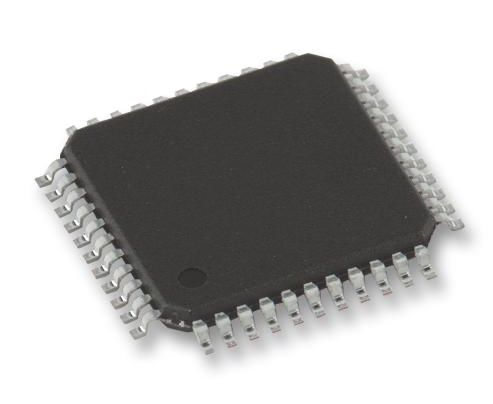

AT89C51CC01UA-RLTUM (MICROCHIP)
8 Bit MCU, CAN контроллер, 8051 Family AT89C51 Series Microcontrollers, 40 МГц, 32 КБ, 1.25 КБ
The AT89C51CC01UA-RLTUM is a CANary™ 8-bit Microcontroller dedicated to CAN network applications. In X2 mode a maximum external clock rate of 20MHz reaches a 300ns cycle time. Besides the full CAN controller T89C51CC01 provides 32kB of flash memory including In-system-programming (ISP), 2kB boot flash memory, 2kB EEPROM and 1.2kB RAM.
- 80C51 Core architecture
- Boot code section with independent lock bits
- In-system programming by on-chip boot program (CAN, UART) and IAP capability
- 14-sources 4-level Interrupts
- Three 16-bit timers/counters
- Full duplex UART compatible 80C51
- Five ports - 32 + 2 digital I/O lines
- Five-channel 16-bit PCA
- Double data pointer
- 21-bit Watchdog timer (7 Programmable bits)
- 10-bit resolution Analog-to-digital converter (ADC) with 8 multiplexed Inputs
- On-chip Emulation logic (Enhanced hook system)
- Power saving modes - Idle mode, Power-down mode
- Maximum crystal frequency 40MHz in X2 mode
- Fully compliant with CAN Rev2.0A and 2.0B
- Optimized structure for communication management (Via SFR)
- Time triggered communication
- Autobaud and listening mode
- Programmable automatic reply mode
- 1Mbps Maximum transfer rate at 8MHz crystal frequency in X2 mode
Области применения
Связь и Сеть, Автоматизация и Управление Процессами
Предупреждения
Special attention is paid to the reduction of the electro-magnetic emission of T89C51CC01.
Количество I/O:
34I/O
Количество Выводов:
44вывод(-ов)
Линейка Продукции:
8051 Family AT89C51 Series Microcontrollers
Максимальное Напряжение Питания:
5.5В
Минимальное Напряжение Питания:
3В
Размер Памяти:
32КБ
Размер Памяти RAM:
1.25КБ
Семейство Микроконтроллера:
8051
Серия Микроконтроллера:
AT89C51
Скорость ЦПУ:
40МГц
Соответствует Фталатам RoHS:
Да
Стандарты Автомобильной Промышленности:
-
Стиль Корпуса Микроконтроллера:
LQFP
Тип Встроенного Интерфейса:
UART
SVHC (Особо Опасные Вещества):
No SVHC (27-Jun-2018)
RoHS статус:
Да
