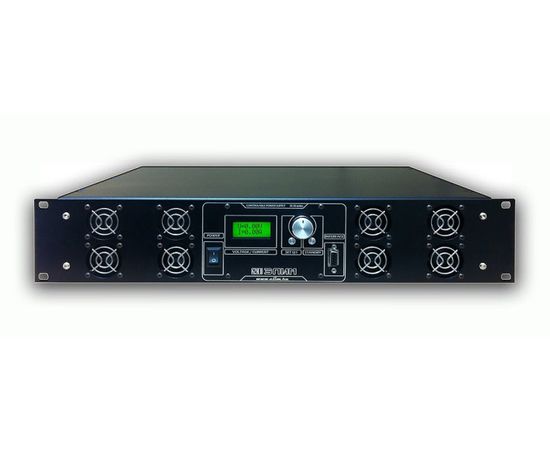

Управляемый источник питания EL-SS2000-60
Управляемые источники питания серии EL-SS (2U) предназначены для преобразования входного нестабилизированного напряжения (переменного или постоянного тока) в постоянное стабилизированное напряжение с возможностью регулировки ограничения выходного тока и напряжения в диапазоне от 0 до максимального значения.
Использование в качестве зарядного устройства
Заряд свинцово-кислотных или герметичных гелевых аккумуляторов с помощью УИП осуществляется по алгоритму I-U. Обязательно использование автоматического выключателя или предохранителя включенного последовательно с АКБ. Ограничение тока выставляется исходя из ёмкости аккумулятора: I заряда макс = 0,3C; где С ёмкость аккумулятора в А*ч.
Например при использовании аккумуляторов 7 А*ч ток заряда не более 2,1 А. Выходное напряжение устанавливается исходя из количества последовательно подключенных аккумуляторов:
1 шт. 12 В – 13,65 В;
2 шт. 12 В – 27,3 В;
3 шт. 12 В - 41 В;
4 шт. 12 В - 54,6 В.
При использовании УИП в качестве зарядного устройства для других типов аккумуляторов (Ni-Cd, Ni-Mh, Li) необходимо соблюдать рекомендации производителя АКБ.
Применение
- светодиоды и лазеры;
- зарядные устройства;
- соленоиды;
- магнитные усилители;
- лабораторные источники питания;
- гальваника;
- заряд конденсаторов;
- электромагнитные ускорители;
- элементы Пельтье;
- двигатели постоянного тока;
- лампы накаливания и газоразрядные.
Дополнительные опции (заказываются отдельно):
EL-SS_000-__Ai - Управление внешним аналоговым сигналом
EL-SS_000-__D2 - Управление по цифровому интерфейсу RS-232
EL-SS_000-__D4 - Управление по цифровому интерфейсу RS-485
Программное обеспечение
EL Control 1.2 - программа для удаленного управления ИП
Видео обзор
Основные параметры
Выходная мощность:
2300 Вт
Входные параметры
Номинальное входное напряжение (AC):
- 110В
- 220В
Входное напряжение (DС):
127-375 В
Входное напряжение (АС):
90-264В
Максимальный входной ток:
26 А
Частота входного напряжения:
47-64 Гц
Выходные параметры
Максимальная выходная мощность:
2.3кВт
Количество выходных каналов:
1 канал
Выходное напряжение - выход 1:
0-70 В
Выходной ток - выход 1:
0-45 А
Дополнительные параметры
Исполнение:
- 19"
- 2U
- в корпусе
Класс защиты (IP):
IP 20
Охлаждение:
активное (вентилятор)
Гальваническая развязка вход-выход:
3000 В
Корректор мощьности (PFC):
Есть
Температура эксплуатации:
-20...+70°C
Внешнее управление:
- аналоговое
- цифровое
Индикация тока/напряжения:
Есть
Регулировка выходного тока:
Есть
Режим стабилизации тока:
Есть
Особенности товара:
Ручная регулировка тока и напряжения с помощью энкодера; Защита от: перегрева, КЗ, превышения выходного напряжения; дистанционное отключение; компенсация падения выходного напряжения в проводах; встроенный фильтр радиопомех (EMI); «спящий» режим с малым
Эффективность (КПД):
90 %
Габариты:
447х340х89 мм
Масса:
8,5 кг
