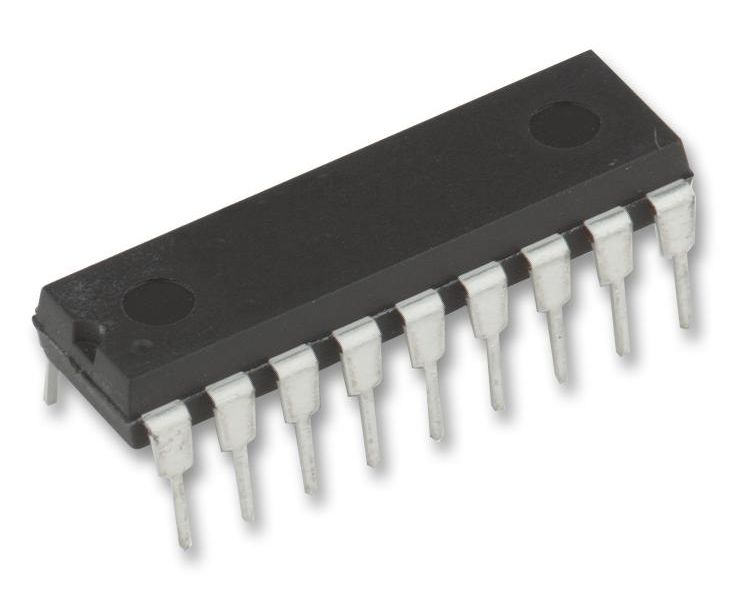

ULN2803AN (TEXAS INSTRUMENTS)
Массив биполярных транзисторов, дарлингтона, NPN, 50 В, 500 мА, DIP
The ULN2803AN is a high-voltage/high-current Darlington Transistor Array. The device consists of (Single Output) eight NPN Darlington pairs that feature high-voltage outputs with common-cathode clamp diodes for switching inductive loads. The collector-current rating of each Darlington pair is 500mA. The Darlington pairs may be connected in parallel for higher current capability. ULN2803AN will typically be used to drive a high voltage and/or current peripheral from an MCU or logic device that cannot tolerate these conditions.
- Output Clamp Diodes
- Inputs Compatible With Various Types of Logic
Области применения
Аудио, Обработка Сигнала, Промышленное, Управление Питанием
DC Ток Коллектора:
500мА
DC Усиление Тока hFE:
-
Количество Выводов:
18вывод(-ов)
Линейка Продукции:
-
Максимальная Рабочая Температура:
85°C
Напряжение Коллектор-Эмиттер:
50В
Полярность Транзистора:
NPN
Рассеиваемая Мощность:
-
Стандарты Автомобильной Промышленности:
-
Стиль Корпуса Транзистора:
DIP
SVHC (Особо Опасные Вещества):
No SVHC (27-Jun-2018)
RoHS статус:
Да
