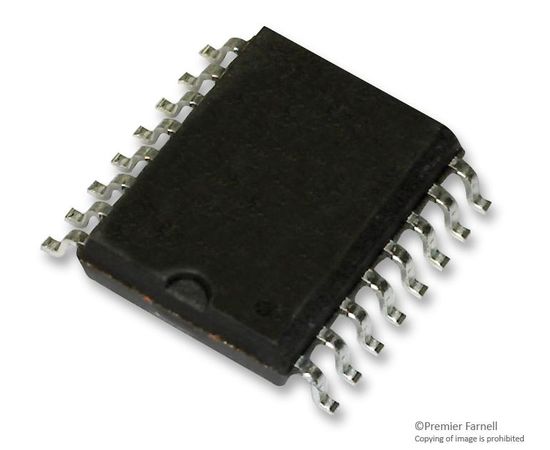

ULN2803ADWR (TEXAS INSTRUMENTS)
Массив биполярных транзисторов, дарлингтона, NPN, 50 В, 2.25 Вт, 500 мА, 500 hFE, SOIC
ULN2803ADWR является массивом высоковольтных и сильноточных транзисторов Дарлингтона с монтажом на печатную плату и в корпусе SOIC. Устройство состоит из 8 NPN составных транзисторов Дарлингтона с высоковольтными выходами и фиксирующими диодами с общим катодом для коммутации индуктивных нагрузок. Номинальный ток коллектора каждого составного транзистора 500мА, а для более высоких токов их возможно подключить параллельно. Типичными сферами применения являются драйверы реле, ударные дрели, драйверы ламп, драйверы дисплеев, линейные драйверы и буферы логики.
- Выходы высокого напряжения 50В
- Входы совместимы с логикой различного типа
- Входное напряжение во включенном состоянии 3В при Ic=300мА
- Напряжение насыщения коллектор-эмиттер 1.3В при Ic=350мА
- Диапазон рабочей температуры от -40°C до 85°C
- Ток коллектора (Ic) 500мА (один вход)
Области применения
Привод Двигателя и Управление, Управление Питанием, Промышленное, Переносные Устройства, Потребительская Электроника
DC Ток Коллектора:
500мА
DC Усиление Тока hFE:
500hFE
Количество Выводов:
18вывод(-ов)
Линейка Продукции:
Darlington array
Максимальная Рабочая Температура:
85°C
Напряжение Коллектор-Эмиттер:
50В
Полярность Транзистора:
NPN
Рассеиваемая Мощность:
2.25Вт
Стандарты Автомобильной Промышленности:
-
Стиль Корпуса Транзистора:
SOIC
Тип упаковки:
Разрезная лента
SVHC (Особо Опасные Вещества):
No SVHC (27-Jun-2018)
RoHS статус:
Да
