ULN2803A (STMICROELECTRONICS)
Массив биполярных транзисторов, дарлингтона, NPN, 50 В, 2.25 Вт, 500 мА, 1000 hFE, DIP

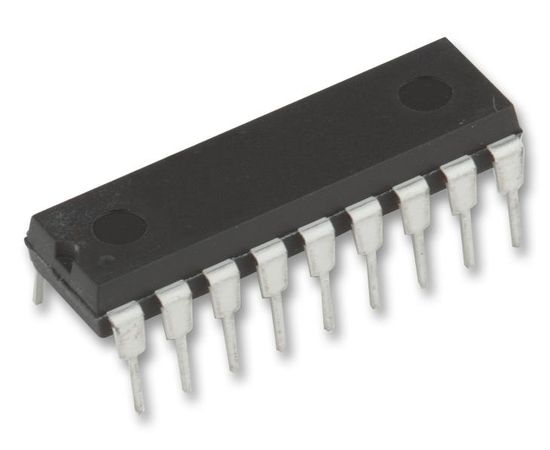

ULN2803A является массивом транзисторов Дарлингтона сквозного монтажа в DIP корпусе от компании STMicroelectronics. Он состоит из 8 транзисторов с общим эмиттером и внутренними подавляющими диодами для индуктивных нагрузок. Каждый транзистор обладает пиковым током нагрузки 600мА (непрерывный 500мА) и может противостоять напряжению 50В в ВЫКЛ. состоянии. ULN2803A обладает входным резистором 2.7кОм для 5В TTL и КМОП для упрощения взаимодействия с семейством логических элементов.
- Выводы входов находятся напротив выводов выхода для упрощения разводки платы
- Выходы возможно подключать параллельно для увеличения тока
- Внутренние помехоподавляющие диоды
- Выходное напряжение 50В
- Усиление DC тока (hFE) 1000
- Рабочая температуры окружающей среды от -20°C до 85°C
- Рассеиваемая мощность (Pd) 2.25Вт
Области применения
Управление Питанием, Потребительская Электроника, Переносные Устройства, Промышленное
DC Ток Коллектора:
500мА
DC Усиление Тока hFE:
1000hFE
Количество Выводов:
18вывод(-ов)
Линейка Продукции:
Darlington Array
Максимальная Рабочая Температура:
85°C
Напряжение Коллектор-Эмиттер:
50В
Полярность Транзистора:
NPN
Рассеиваемая Мощность:
2.25Вт
Стандарты Автомобильной Промышленности:
-
Стиль Корпуса Транзистора:
DIP
SVHC (Особо Опасные Вещества):
No SVHC (17-Dec-2015)
RoHS статус:
Да
