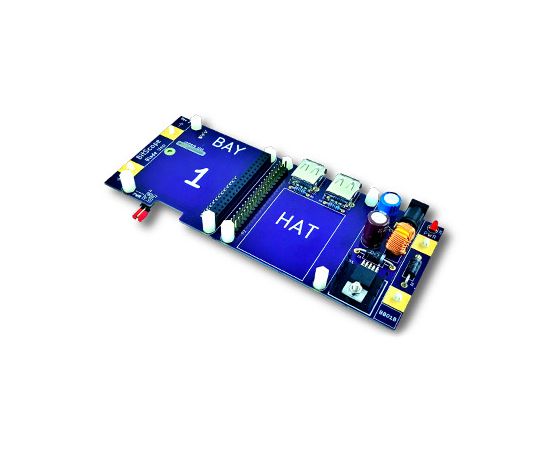

Bitscope Blade UNO - BB01B

350001
3 720,00 Р
Доступно: 2 шт.

Монтажная плата для Raspberry Pi и HAT совместимых плат расширения и возможностью питания напряжением DC 9 - 48В
BitScope Blade Uno является гибким решением питания и монтажа для одного компьютера Raspberry Pi. Оно решает проблему питания одноплатных компьютеров Raspberry Pi в промышленных и других применениях. Обладает встроенным, импульсным источником питания 5В, который способен обеспечивать питание для Raspberry Pi, одного устройства HAT и до 4 USB устройств, подключенных к Raspberry Pi. Оно может так же обеспечивать питание для двух или более USB устройств с подключением через USB гнезда на самом устройстве Blade (учитывая общую мощность). Решение Blade Uno способно принимать стандартную мини макетную плату с разъем HAT для макетирования схем. Оно может даже использоваться для питания и монтажа сенсорного дисплея Raspberry Pi 7», одного компьютера Raspberry Pi, устройства HAT и до 4 устройств BitScope! Полный доступ к Raspberry Pi I/O, включая I2C, SPI, UART, PWM и GPIO через расширительное гнездо Blade HUB CAP под Raspberry Pi. Возможность подключения персональных карт (часов реального времени).

Особенности

- Конструкция для одного Raspberry Pi и одной HAT;
- Питание и возможность подключения до 4 x BitScopes;
- Разъем управления питанием Raspberry Pi;
- Два разъема питания USB для внешних устройств;
- Принимает нестабилизированное питание 9В - 48В DC;
- Встроенный, мощный, импульсный источник питания 4А (пиковый);
- Питание через гнездо 2.1мм или промышленные клеммы питания;
- Совместимость с большинством ИБП 12В и 24В;
- Может использоваться с бюджетными, пассивными PoE;
- Совместимость с батареями 9В, 12В и 24В;
- Возможность использования с большинством систем солнечной энергии DC;
- Может обеспечивать питание для внешних USB, HDD и SSD;
- Полный доступ к I2C, SPI, UART и большинству GPIO;
- Обеспечивает дополнительное питание 5В (например для дисплея Pi);
- Проем для разъема камеры для каждого Pi;
- Доступ к HDMI и аудио осуществляется через BAY 1;
- Расширительные гнезда Blade HUB I/O для каждого Pi;
- Совместимость с промышленными I/O BitScope CAP;
- Возможность монтажа в стойку для создания вычислительных кластеров;
- Лепестки 4 x 3мм и опоры для настенного монтажа;

Руководство пользователя [EN] (2192909.pdf, 4,431 Kb) [Скачать]

Спецификация [EN] (2192910.pdf, 52 Kb) [Скачать]

Чертеж (2192908.pdf, 59 Kb) [Скачать]
