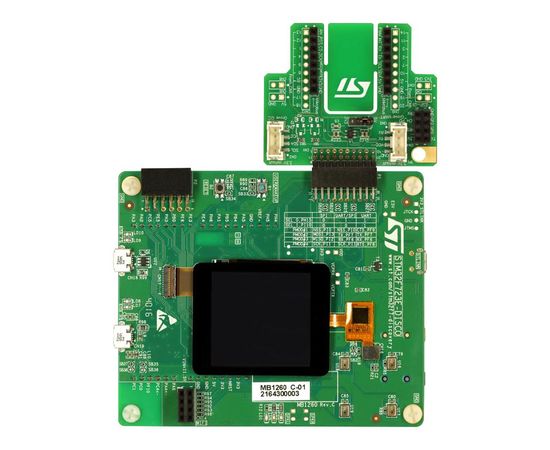

STM32F723E-DISCO (STMICROELECTRONICS)
Макетная плата, STM32F723IE, встроенный ST-LINK/V2-1, подключение к STMod+ и Arduino™Uno V3
STM32F723E-DISCO от компании STMicroelectronics является комплектом Discovery с микроконтроллером STM32F723IE. Он позволяет пользователям разрабатывать приложения с микроконтроллерами серии STM32F7 на базе ядра ARM Cortex -M7. Комплект 32F723EDISCOVERY обеспечивает широкое разнообразие применений при помощи поддержки аудио, поддержки датчиков, графики, безопасности, видео и функций высокоскоростного подключения. Поддержка подключений PMOD, STMod + и Arduino Uno V3 обеспечивает неограниченные возможности расширения и большой выбор дополнительных плат. Пять вариантов питания: ST LINK / V2-1, разъем USB HS, разъем USB FS, 5В от Arduino Uno V3 или внешний разъем и USB зарядное устройство.
- Flash память 512КБ, 176 + 16КБ RAM в корпусе BGA176
- Встроенный ST-LINK/V2-1 для поддержки возможности повторной нумерации USB
- Функции USB ST-LINK, виртуальный COM порт, порт отладки и хранения данных
- TFT ЖК-дисплей 240 x 240 с сенсорной панелью, аудиокодек SAI
- Разъем 3.5мм для подключения звукового входа и наушников, выходы стерео динамиков
- Четыре микрофона ST-MEMS, две кнопки (пользовательская и сброс), разъем модуля Wi-Fi ESP-01
- Внешняя PSRAM 8МБ, USB OTG HS с разъемом Micro-AB и USB OTG FS с разъемом Micro-AB
- Системные требования: Windows OS (XP, 7, 8) или Linux 64 бита или Mac OS X и USB кабель Type-A - Micro-B
- Выходные напряжения источника питания для внешних устройств 3.3В и 5В
- Разъемы Arduino Uno V3, разъем PMOD, разъем STMod+
Области применения
Встроенные Конструкции и Разработка
Архитектура Ядра:
ARM
Количество Бит:
32бита
Линейка Продукции:
-
Название Семейства Чипа:
STM32F7
Номер Ядра Чипа:
STM32F723IEK6
Подархитектура Ядра:
Cortex-M7
Производитель Чипа:
STMicroelectronics
Содержимое Комплекта:
Макетная плата Discovery STM32F723IEK6
SVHC (Особо Опасные Вещества):
No SVHC (12-Jan-2017)
RoHS статус:
Да
