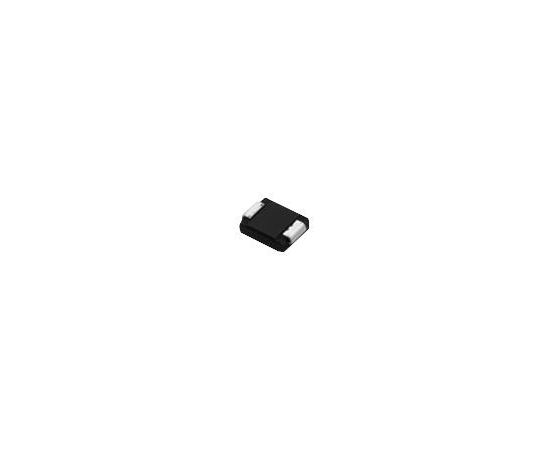

5.0SMDJ36A (LITTELFUSE)
TVS-диод, 5.0SMDJ Series, Однонаправленный, 36 В, 58.1 В, DO-214AB, 2 вывод(-ов)
The 5.0SMDJ36A from Littelfuse is a 5000W, unidirectional, 5.0SMDJ series transient voltage suppression diode. It is constructed with glass passivated chip junction. It features excellent clamping capability, fast response time and low incremental surge resistance. The 5.0SMDJ series is designed specifically to protect sensitive electronic equipment from voltage transients induced by lightning and other transient voltage events.
- Reverse standoff voltage VR is 36V
- Breakdown voltage VBR is 40V minimum and 44.2V maximum at 1mA
- Maximum reverse leakage is 5µA
- Maximum clamping voltage VC is 58.1V
- Maximum peak pulse current is 86.1A
- Steady state power dissipation on infinite heat sink at TL=75°C is 6.5W
- Peak forward surge current IFSM is 300A
- Operating temperature range from -65°C to +150°C, IEC-61000-4-2 ESD 30KV(air), 30KV (contact)
- ESD protection of data lines with IEC 61000-4-2 and EFT protection with IEC 61000-4-4 standard
Области применения
Безопасность
Импульсная Рассеиваемая Мощность:
5кВт
Количество Выводов:
2вывод(-ов)
Линейка Продукции:
5.0SMDJ Series
Максимальное Напряжение Пробоя:
44.2В
Максимальное Фиксированное Напряжение:
58.1В
Минимальное Значение Напряжения Пробоя:
40В
Пиковое Обратное Напряжение:
36В
Полярность Ограничителя Бросков Напряжения:
Однонаправленный
Стандарты Автомобильной Промышленности:
-
Стиль Корпуса Диода:
DO-214AB
Тип упаковки:
Разрезная лента
SVHC (Особо Опасные Вещества):
No SVHC (20-Jun-2016)
RoHS статус:
Да
