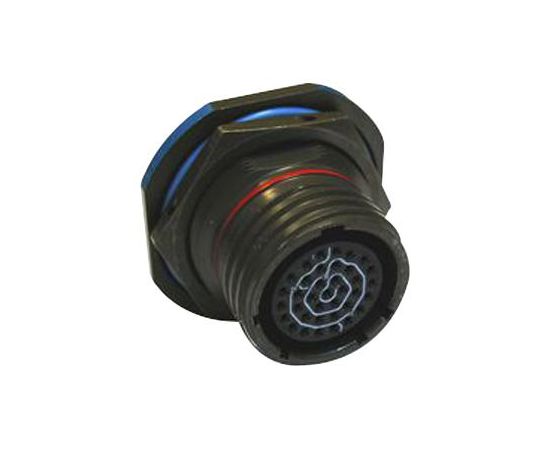

CTVS07RF-13-4JD-LC (AMPHENOL)

F2641544
нет данных

Круглый разъем, Tri-Start TV Series, Гнездо с Зажимной Гайкой, 4 контакт(-ов)

Документация
Technical Data Sheet EN

БрендAMPHENOL НаименованиеCTVS07RF-13-4JD-LC Цена заШтука Страна производстваGreat Britain СкладFarnell

Круглый разъем, Tri-Start TV Series, Гнездо с Зажимной Гайкой, 4 контакт(-ов)

The CTVS07RF-13-4JD-LC from Amphenol is Tri-Start CTV series, MIL-DTL-38999 Series III equivalent jam nut receptacle with 4 contacts. Tri-Start CTV series connectors are high performance MIL-DTL-38999 Series III equivalent composite connectors which are available in wide range of shell materials and finishes. These connectors offer high density contact arrangements in a miniature circular shell and combines high coupling durability. They are designed to withstand the extreme shock, exposure and vibration. These connectors are fully intermatable and intermountable with all other manufacturer's MIL-DTL-38999 Series III connectors.
  • High reliability, lightweight, high durability and corrosion resistant
  • Outstanding EMI, RFI shielding protection (100MHz to 10GHz)
  • 500 mating cycles, high durability versions are available with 1500 mating cycles
  • Operates at extreme temperature range of -65°C to +200°C based on shell finish
  • Salt spray exposure of 48hr
  • Minimum insulation resistance is 5000Mohm (at 25°C)
  • Scoop proof to eliminate the possibility of contact damage
  • Self locking connector system, triple start threaded coupling
  • Composite body material with electroless nickel plating
  • Copper alloy crimp socket contacts with gold plating

Области применения

Коммерческое, Промышленное

Вращение Вставки:
D
Класс Обслуживания:
ЭМИ
Количество Контактов:
4контакт(-ов)
Контактная Схема:
13-4
Линейка Продукции:
Tri-Start TV Series
Материал Контакта:
Медный Сплав
Материал Корпуса Соединителя:
Корпус из Композита
Покрытие Контакта:
Золото
Покрытие Корпуса Разъема:
Химический Никель
Стиль Корпуса Круглого Разъема:
Гнездо с Зажимной Гайкой
Стиль Соединения:
С Резьбой
Тип Круглого Контакта:
Обжимное Гнездо - Контакты в Комплект Не Входят
Эквивалентная Военная Спецификация:
MIL-DTL-38999 Series III
SVHC (Особо Опасные Вещества):
No SVHC (17-Dec-2015)
RoHS статус:
Да
