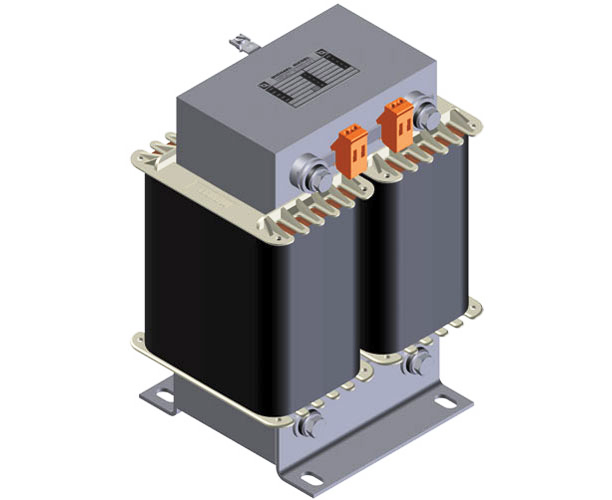

Серия RUE (MICHAEL RIEDEL)

441500
Доступно: под заказ

Однофазные трансформаторы мощностью 0.28...20 кВА, с возможностью выбора входного напряжения AC до 690В и выходного напряжения AC до 690В

Трансформаторы серии RUE соответствуют требованиям национальных, международных стандартов и подготовлены по требованиям для перспективных применений. По желанию можно выбрать следующие типы трансформаторов:
Силовые трансформаторы согласно VDE 0570 Часть 2-1, EN 61558-2-1,
Измерительные трансформаторы согласно VDE 0570 Часть 2-2, EN 61558-2-2,
Изолирующие трансформаторы согласно VDE 0570 Часть 2-4, EN 61558-2-4,
Трансформаторы безопасности согласно VDE 0570 Часть 2-6, EN 61558-2-6,(суммарное значение вторичного напряжения при х.х. – макс. 50 В)
При заказе необходимо указать тип трансформатора

Исполнение

Открытое вертикальное исполнение, стационарные, для установки в приборы и монтажа в сухих помещениях, разделенные обмотки. Возможность выбора напряжений заказчиком.
Стандартное исполнение с одним коэффициентом трансформации макс. до 690 В на 50 А на трансформаторных клеммах, до 360 А на присоединительных зажимах. При этом размеры b и c увеличиваются. Согласно UVV (BGV A3) клеммы имеют защиту от касания тыльной стороной руки.
Другие исполнения по запросу (напряжения, токи, присоединения, крепление и т.д.).
IP 00, класс нагревостойкости изоляции Е, макс. температура окружающей среды температура на выходе 40°C (температура на выходе 40°C/Е).
Указанные ниже размеры и вес отображают лишь уровень, действующий на данный момент времени. Право на внесение изменений сохраняется.

Варианты Вход // Выход

AC: до 690 В // до 690 В

Характеристики и типоразмеры изделий

Тип Мощность,  Вес меди,  Общ. вес,  Размеры, мм
 ВА  кг кг  a  b  c  d  e  Крепление
RUE 280 280 0,95 3,6 100 81 132 63 64 M5
RUE 630 630 1,65 6,3 120 95 157 76 76 M6
RUE 980 980 2,50 7,7 140 103 177 76 87 M6
RUE 1200 1200 4,40 13,6 160 105 208 100 79 M6
RUE 1400 1400 3,50 13,00 154 114 198 100 95 M6
RUE 1500 1500 4,50 15,00 160 115 208 100 89 M6
RUE 1800 1800 5,50 17,00 160 129 208 100 103 M6
RUE 2000 2000 5,85 20,0 178 132 228 112 102 M8
RUE 2200 2200 6,60 21,0 200 122 260 124 94 M8
RUE 2500 2500 7,20 24,8 200 135 260 124 107 M8
RUE 3000 3000 7,60 28,0 200 147 260 124 119 M8
RUE 4200 4200 9,20 31,0 200 162 260 124 134 M8
RUE 5000 5000 12,90 38,5 200 173 260 124 145 M8
RUE 6000 6000 15,00 42,0 228 172 287 136 144 M8
RUE 6300 6300 16,80 48,0 240 168 305 144 140 M8
RUE 8000 8000 20,70 57,0 240 183 305 144 155 M8
RUE 10000 10000 29,10 78,0 280 188 360 176 158 M10
RUE 13000 13000 33,00 89,0 280 203 360 176 173 M10
RUE 16000 16000 41,90 112,0 280 233 360 176 203 M10
RUE 20000 20000 42,00 129,0 320 250 410 196 214 M14

Общая информация по трансформаторам Ridel (general_information_ru_0.pdf, 112 Kb) [Скачать]

Каталог однофазные трансформаторы Ridel (single-phase_transformers_ru_0.pdf, 485 Kb) [Скачать]
