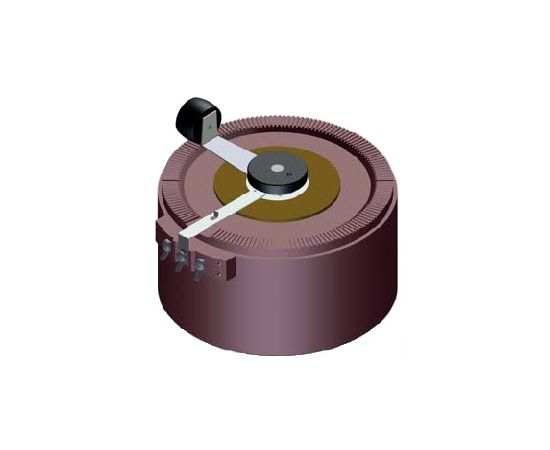

Серия RRSP (MICHAEL RIEDEL)
Данные автотрансформаторы изготовлены в соответствии с требованиями стандарта VDE 0552/69.
Исполнение
Открытое исполнение, стационарные, для установки в приборы и монтажа в сухих помещениях, обмотки в автотрансформаторном включении, подключение к резьбовым клеммам. 3-точечное крепление спереди, размер 65-95 центрального крепления.
IP 00, до 2 A класс нагревостойкости изоляции E, свыше класс нагревостойкости изоляции B, макс. температура окружающей среды 40°C (температура на выходе 40°C/B).
По запросу возможна поставка с отдельной обмоткой.
Варианты Вход // Выход
АС: 230 В // 0-230 В
АС: 230 В // 0-260 В
АС: 230 В // 0-300 В
АС: 400 В // 0-400 В
Характеристики и типоразмеры изделий
| Тип | Ток при | Ток при | Ток при | Ток при | Вес | Общ. | Размеры, мм | ||||
| 230В | 230В | 230В | 400В | меди, | вес, | ||||||
| (0-230В), | (0-260В), | (0-300В), | (0-400В), | ||||||||
| А | А | А | А | кг | кг | a | b | c | d | e | |
| RRSP 65 | 1,00 | 0,50 | - | - | 0,04 | 1,20 | 74 | 75 | 26 | M4 | 6 |
| RRSP 75 | 1,25 | 0,80 | - | - | 0,07 | 1,50 | 86 | 75 | 26 | M4 | 6 |
| RRSP 85 | 2,00 | 1,00 | - | - | 0,12 | 2,00 | 96 | 76 | 26 | M4 | 6 |
| RRSP 94 | 2,50 | 1,60 | 1,00 | 0,80 | 0,16 | 2,20 | 106 | 68 | 26 | M4 | 6 |
| RRSP 95 | 3,20 | - | 1,25 | 1,00 | 0,25 | 2,60 | 106 | 78 | 26 | M4 | 6 |
| RRSP 114 | 4,00 | 2,00 | 1,60 | 1,60 | 0,30 | 3,30 | 131 | 90 | 80 | M6 | 6 |
| RRSP 115 | 5,00 | 4,00 | 2,00 | 2,00 | 0,37 | 4,00 | 131 | 105 | 80 | M6 | 6 |
| RRSP 116 | 6,30 | 5,00 | 3,20 | 2,50 | 0,45 | 4,70 | 131 | 115 | 80 | M6 | 6 |
| RRSP 136 | 8,00 | 6,30 | 5,00 | 4,00 | 0,90 | 6,20 | 148 | 120 | 110 | M8 | 10 |
| RRSP 137 | 10,00 | 8,00 | - | 5,00 | 1,00 | 7,30 | 148 | 130 | 110 | M8 | 10 |
| RRSP 157 | 12,50 | 10,00 | 6,30 | 6,30 | 1,20 | 9,30 | 170 | 130 | 110 | M8 | 10 |
| RRSP 178 | 16,00 | 12,50 | 8,00 | 8,00 | 1,60 | 13,00 | 190 | 150 | 110 | M8 | 10 |
| RRSP 217 | 20,00 | - | - | 10,00 | 2,15 | 16,00 | 230 | 155 | 150 | M8 | 10 |
| RRSP 218 | - | 16,00 | 10,00 | - | 2,25 | 17,00 | 230 | 165 | 150 | M8 | 10 |
| RRSP 257 | 25,00 | - | 12,50 | 12,50 | 3,15 | 19,00 | 270 | 155 | 150 | M8 | 10 |
| RRSP 258 | - | 20,00 | 16,00 | 16,00 | 3,30 | 21,00 | 280 | 165 | 150 | M8 | 10 |
| RRSP 297 | - | 25,00 | - | - | 4,50 | 21,00 | 320 | 160 | 150 | M8 | 10 |
| RRSP 298 | - | - | 20,00 | - | 4,80 | 28,00 | 320 | 180 | 150 | M8 | 10 |
| RRSP 358 | - | - | 25,00 | 20,00 | 5,60 | 34,00 | 390 | 180 | 150 | M10 | 10 |
| RRSP 2507 | 32,00 | - | - | - | 3,25 | 20,00 | 270 | 210 | 150 | M8 | 10 |
| RRSP 2907 | 40,00 | - | - | - | 4,50 | 26,00 | 315 | 225 | 150 | M8 | 10 |
| RRSP 2512 | 50,00 | 40,00 | - | 25,00 | 6,00 | 39,00 | 270 | 270 | 150 | M8 | 10 |
| RRSP 2912 | 63,00 | 50,00 | 32,00 | 40,00 | 8,00 | 46,00 | 315 | 280 | 150 | M8 | 10 |
| RRSP 3515 | 100,00 | 63,00 | 63,00 | 50,00 | 10,00 | 78,00 | 385 | 350 | 150 | M10 | 10 |
