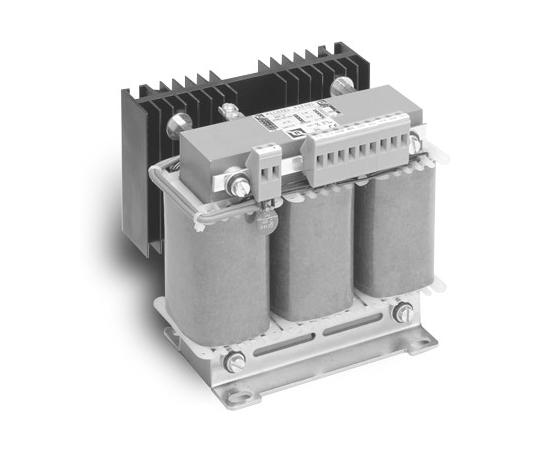

RDRK 10K (MICHAEL RIEDEL)

440122
Доступно: под заказ


Конструктивный ряд RDRK разработан специально для использования в программируемых контроллерах (ПЛК). Трансформаторы имеют очень хорошие параметры и стабильность напряжения. Тем самым достигается особо плоская графическая характеристика между режимом холостого хода и нагрузки, благодаря которой критичные для ПЛК провалы напряжения и перенапряжения не возникают даже при повышенных колебаниях напряжения питающей сети.
Выпрямители защищены от кратковременных пиковых токов и напряжений.
Схема защиты конденсаторного исполнения включает в себя защитную плату, которая содержит соответствующий варистор, пленочный конденсатор и разгрузочный резистор.

Исполнение

Открытое вертикальное исполнение, стационарные, для установки в приборы и монтажа в сухих помещениях, разделенные обмотки, все подключения к защищенным от тока утечки резьбовым присоединительным зажимам. Согласно UVV (BGV A3) клеммы имеют защиту от касания пальцами и тыльной стороной руки.
IP 00, класс нагревостойкости изоляции Е, макс. температура окружающей среды 40°C
(температура на выходе 40°C/Е)

Исполнение с конденсатором (K)

Трехфазный трансформатор с подключенным на выходе трехфазным мостовым выпрямителем и конденсатором
вход 3AC 380/400/420 В
выход 24 В пост. тока, коэффицент пульсаций < 2%

При исполнении с конденсатором размеры незначительно изменяются. Крепежные размеры остаются неизменными. Другие исполнения по запросу (напряжения, токи, присоединения и т.д.)

Входные параметры
Номинальное входное напряжение (AC):
  • 3х380В
Выходные параметры
Количество выходных каналов:
1 канал
Выходное напряжение - выход 1:
24 В
Выходной ток - выход 1:
10 А
Дополнительные параметры
Исполнение:
  • открытое
Класс защиты (IP):
IP 00
Охлаждение:
пассивное (конвекция)
Корректор мощьности (PFC):
Нет
Возможность параллельного соединения:
Нет
Индикация тока/напряжения:
Нет
Регулировка выходного тока:
Нет
Режим стабилизации тока:
Нет
Особенности товара:
исполнение с конденсатором

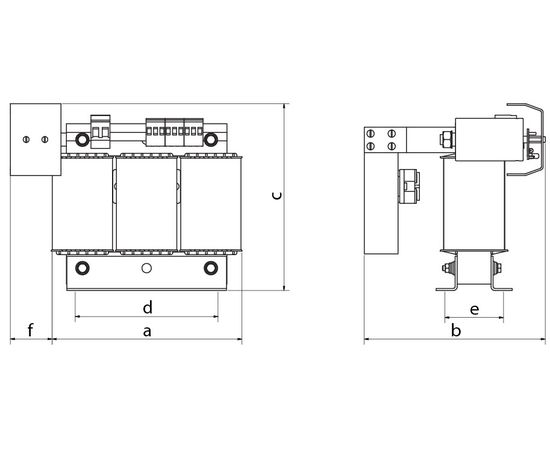

Габариты:
155х85х195 мм
Масса:
6 кг

Каталог блоки питания постоянного тока / зарядные устройства Ridel (dc_supplies_-_battery_chargers_ru_0.pdf, 491 Kb) [Скачать]
