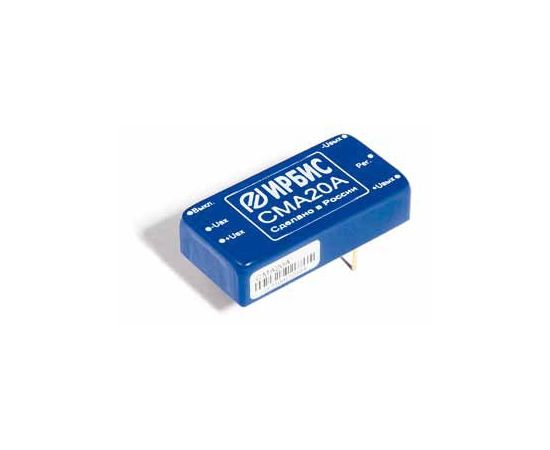

СМВ20З (ММП-ИРБИС)

770827
Доступно: под заказ


Одноканальный модуль питания мощностью 20Вт. Модули СМА20-3.3, СМВ20-3.3, СМЕ20-3.3, СМТ20-3.3 имеют мощность 16,5 Вт.  Предназначен  для питания напряжением постоянного тока радиоэлектронной аппаратуры.

Основные параметры
Выходная мощность:
20 Вт
Входные параметры
Номинальное входное напряжение (DC):
  • 27 В
Входное напряжение (DС):
18-36 В
Выходные параметры
Количество выходных каналов:
1 канал
Выходное напряжение - выход 1:
32 В
Выходной ток - выход 1:
0,6 А
Дополнительные параметры
Исполнение:
  • на печатную плату
Класс защиты (IP):
IP 64
Охлаждение:
пассивное (конвекция)
Гальваническая развязка вход-выход:
500 В
Корректор мощьности (PFC):
Нет
Температура эксплуатации:
-40...+85°C
Особенности товара:
Металлический корпус. Нестабильность выходного напряжения при изменении входного не более ±0,5 %. Нестабильность выходного напряжения при изменении тока нагрузки не более 0,5 %, для модулей СМА(В,Е,Т)20-3,3 не более 1 %. Модуль имеет защиту от перегрузки
Эффективность (КПД):
89 %
Габариты:
50,8х25,4х12,5 мм
Масса:
0,035 кг

Технические условия [RU] (6589-038-40039437-10_100301_1.pdf, 471 Kb) [Скачать]

Габаритный чертеж [RU] (sm_15_sm_20_1k__gch_100226_0.doc, 73 Kb) [Скачать]

Схема подключения [RU] (sm_15_sm_20_1k_sh_100226_1.doc, 114 Kb) [Скачать]
