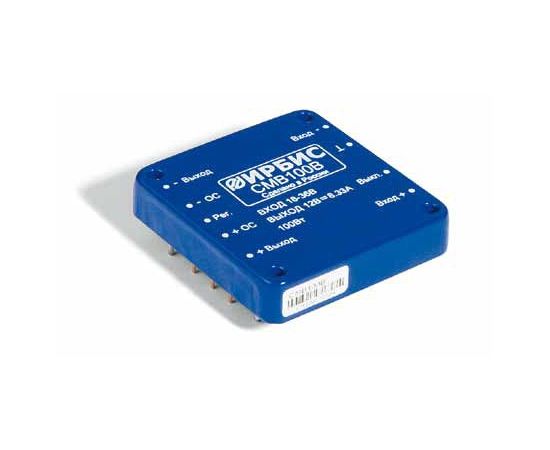

СМВ100Г (ММП-ИРБИС)

Главная/Источники питания/Блоки питания и инверторы/DC/DC преобразователи/DC/DC преобразователи на печатную плату/СМВ100Г (ММП-ИРБИС)

Арт.: 771039

10 116 Р

(включая НДС 20%)

Доступно: под заказ

Отложить Сравнить

2-4 недели

БрендММП-ИРБИС НаименованиеСМВ100Г Серия продуктаСМВ100

Описание
Характеристики
Прикрепленные файлы

Модуль питания мощностью 100Вт с одним выходным каналом и диапазоном входного напряжения 1:2. Предназначен для питания напряжением постоянного тока радиоэлектронной аппаратуры.

Основные параметры

Выходная мощность:

100 Вт

Входные параметры

Номинальное входное напряжение (DC):

27 В

Входное напряжение (DС):

18-36 В

Выходные параметры

Количество выходных каналов:

1 канал

Выходное напряжение - выход 1:

20 В

Выходной ток - выход 1:

5 А

Дополнительные параметры

Исполнение:

на печатную плату

Класс защиты (IP):

IP 64

Охлаждение:

пассивное (конвекция)

Гальваническая развязка вход-выход:

1000 В

Корректор мощьности (PFC):

Нет

Температура эксплуатации:

-40...+85°C

Особенности товара:

Металлический корпус. Амплитуда пульсации выходного напряжения 150мВ. Нестабильность выходного напряжения при изменении входного при максимальном токе нагрузки не более ±0,5%. Нестабильность выходного напряжения при изменении тока нагрузки не более 1,0%.

Эффективность (КПД):

88 %

Габариты:

61х58х13 мм

Масса:

0,135 кг

Технические условия [RU] (6589-054-40039437-09_3_100319.pdf, 525 Kb) [Скачать]

Габаритный чертеж [RU] (sm_60_100_120_150_gch_070824.doc, 168 Kb) [Скачать]

Схема подключения [RU] (sm_60_100_120_150_sh_070824.doc, 130 Kb) [Скачать]
