СМЕ3АА (ММП-ИРБИС)

770436
Доступно: под заказ

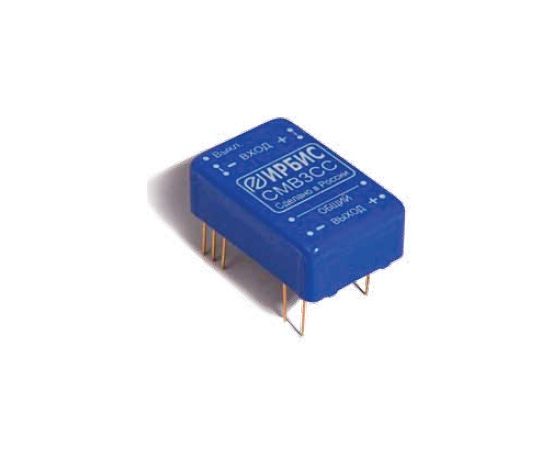

Двухканальный стабилизирующий модуль мощностью 3Вт. Предназначен для питания питания напряжением постоянного тока радиоэлектронной аппаратуры.

Основные параметры
Выходная мощность:
3 Вт
Входные параметры
Номинальное входное напряжение (DC):
  • 48 В
Входное напряжение (DС):
36-72 В
Выходные параметры
Количество выходных каналов:
2 канала
Выходное напряжение - выход 1:
5 В
Выходной ток - выход 1:
0,3 А
Выходное напряжение - выход 2:
-5 В
Выходной ток - выход 2:
0,3 А
Дополнительные параметры
Исполнение:
  • на печатную плату
Класс защиты (IP):
IP 64
Охлаждение:
пассивное (конвекция)
Гальваническая развязка вход-выход:
500 В
Корректор мощьности (PFC):
Нет
Температура эксплуатации:
-40...+85°C
Особенности товара:
Нестабильность выходного напряжения при изменении тока нагрузки от 0,1∙Iн.макс до Iн.макс по каждому каналу 1 %. Модуль имеет защиту от перегрузки по току и короткого замыкания по выходу. После снятия перегрузки или к.з. модуль автоматически восстанавлива
Эффективность (КПД):
80 %
Габариты:
31,6х20,2х11 мм
Масса:
0,015 кг

Технические условия [RU] (6589-087-40039437-08_1_090528.pdf, 408 Kb) [Скачать]

Габаритный чертеж [RU] (sm_3_2k_gch_070328.doc, 54 Kb) [Скачать]

Схема подключения [RU] (sm_3_2k_sh_070328.doc, 53 Kb) [Скачать]
