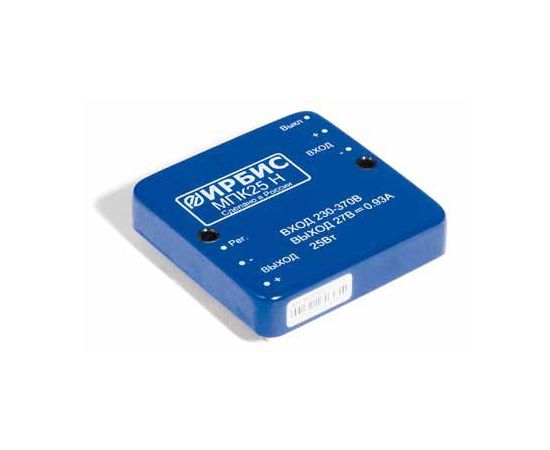

МПК25Е (ММП-ИРБИС)

770870
Доступно: под заказ


Модуль питания стабилизирующий серий МПК25, МПТ25 с одним выходным каналом мощностью 25 Вт. Для модулей МПК25-3,3, МПТ25-3,3 выходная мощность 19,8 Вт. Предназначен для питания напряжением постоянного тока радиоэлектронной аппаратуры.

Основные параметры
Выходная мощность:
25 Вт
Входные параметры
Номинальное входное напряжение (DC):
  • 300 В
Входное напряжение (DС):
230-370 В
Выходные параметры
Количество выходных каналов:
1 канал
Выходное напряжение - выход 1:
24 В
Выходной ток - выход 1:
1,04 А
Дополнительные параметры
Исполнение:
  • на печатную плату
Класс защиты (IP):
IP 64
Охлаждение:
пассивное (конвекция)
Гальваническая развязка вход-выход:
500 В
Корректор мощьности (PFC):
Нет
Температура эксплуатации:
-40...+85°C
Особенности товара:
Металлический корпус. Амплитуда пульсации выходного напряжения 100 мВ. Нестабильность выходного напряжения при изменении входного напряжения от минимального до максимального не более ±0,5 %. Нестабильность выходного напряжения при из- менении тока нагрузк
Эффективность (КПД):
88 %
Габариты:
60х60х13 мм
Масса:
0,09 кг

Габаритный чертеж [RU] (mpk_t_25_gch_050428.doc, 233 Kb) [Скачать]

Схема подключения [RU] (sh__vkl_mpk25_070910.doc, 175 Kb) [Скачать]
