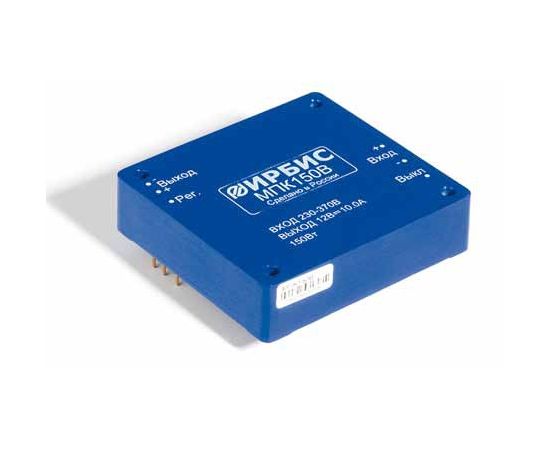

МПК150Р (ММП-ИРБИС)

771069
Доступно: под заказ


Одноканальный стабилизирующий модуль питания мощностью 150Вт. Для модулей МПК150А, МПТ150А выходная мощность 50 Вт, для модулей МПК150Д, МПТ150Д — 90 Вт, для модулей МПК150В, МПТ150В — 120 Вт. Предназначен для питания напряжением постоянного тока радиоэлектронной аппаратуры.

Основные параметры
Выходная мощность:
150 Вт
Входные параметры
Номинальное входное напряжение (DC):
  • 300 В
Входное напряжение (DС):
230-370 В
Выходные параметры
Количество выходных каналов:
1 канал
Выходное напряжение - выход 1:
36 В
Выходной ток - выход 1:
4,2 А
Дополнительные параметры
Исполнение:
  • на печатную плату
Класс защиты (IP):
IP 64
Охлаждение:
пассивное (конвекция)
Гальваническая развязка вход-выход:
1500 В
Корректор мощьности (PFC):
Нет
Температура эксплуатации:
-40...+85°C
Особенности товара:
Металлический корпус. Нестабильность выходного напряжения при изменении входного номинального до минимального и до максимального значений при максимальном токе нагрузки не более ±0,5 %. Нестабильность выходного напряжения при изменении тока нагрузки в пре
Эффективность (КПД):
92 %
Габариты:
78х73х20,5 мм
Масса:
0,25 кг

Технические условия [RU] (6589-036-40039437-09_090601.pdf, 534 Kb) [Скачать]

Габаритный чертеж [RU] (gch_mpkt150_070702.doc, 92 Kb) [Скачать]

Схема подключения [RU] (sh_vkl_k150_090330.doc, 236 Kb) [Скачать]
