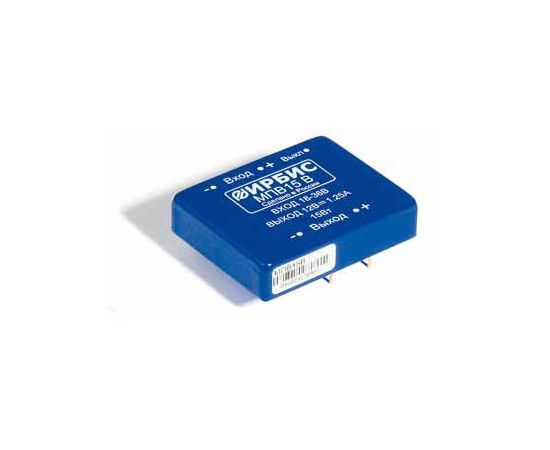

DC/DC преобразователь на печатную плату МПА15В

770699

Одноканальный стабилизирующий модуль питания мощностью 15Вт. Предназначен для питания напряжением постоянного тока радиоэлектронной аппаратуры.

Основные параметры
Выходная мощность:
15 Вт
Входные параметры
Номинальное входное напряжение (DC):
  • 12 В
Входное напряжение (DС):
9-18 В
Выходные параметры
Количество выходных каналов:
1 канал
Выходное напряжение - выход 1:
12 В
Выходной ток - выход 1:
1,25 А
Дополнительные параметры
Исполнение:
  • на печатную плату
Класс защиты (IP):
IP 64
Охлаждение:
пассивное (конвекция)
Гальваническая развязка вход-выход:
500 В
Корректор мощьности (PFC):
Нет
Температура эксплуатации:
-40...+85°C
Особенности товара:
Металлический корпус. Нестабильность выходного напряжения при изменении входного не более ±0,5 %. Нестабильность выходного напряжения при изменении тока нагрузки от 0,1∙Iн.макс. до Iн.макс. не более 1 %. Модуль имет защиту от перегрузки по току и к. з. по
Эффективность (КПД):
86 %
Габариты:
50х40х11,5 мм
Масса:
0,045 кг

Технические условия (МПА15, МПВ15, МПЕ15) [RU] (6589-003-40039437-08_1_090527.pdf, 352 Kb) [Скачать]

Габаритный чертеж [RU] (mp_15_gch_240603.doc, 54 Kb) [Скачать]

Схема подключения [RU] (mp_15_sh_vkl_070910.doc, 59 Kb) [Скачать]
