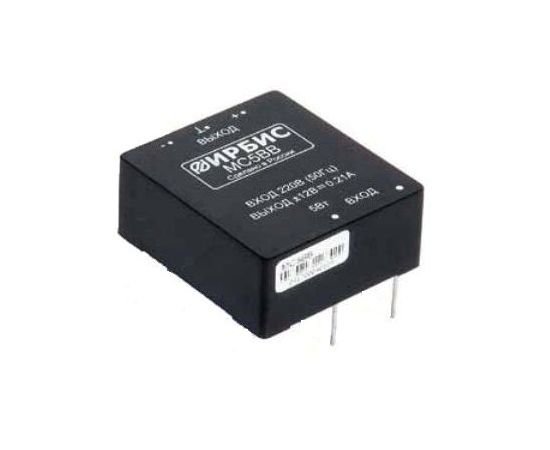

МС5АА (ММП-ИРБИС)

770021
Доступно: под заказ


Двухканальные модули питания серий МС5__ и МС5__-40С предназначены для питания напряжением постоянного тока радиоэлектронной аппаратуры.

Основные параметры
Выходная мощность:
5 Вт
Входные параметры
Номинальное входное напряжение (AC):
  • 220В
Входное напряжение (АС):
160-260В
Частота входного напряжения:
50 Гц
Выходные параметры
Количество выходных каналов:
2 канала
Выходное напряжение - выход 1:
5 В
Выходной ток - выход 1:
0,41 А
Выходное напряжение - выход 2:
-5 В
Выходной ток - выход 2:
0,41 А
Дополнительные параметры
Исполнение:
  • на печатную плату
Класс защиты (IP):
IP 64
Охлаждение:
пассивное (конвекция)
Гальваническая развязка вход-выход:
1500 В
Корректор мощьности (PFC):
Нет
Температура эксплуатации:
-40...+55°C
Особенности товара:
Пластмассовый корпус. Типовой КПД 62-72%.Нестабильность выходного напряжения при изменении тока нагрузки от 0,1Iн.макс. до Iн.маск. в каждом канале одновременно не более ±1%. Модуль имеет защиту от к. з. по выходу. После снятия к.з модуль автоматически во
Габариты:
50х45х20 мм
Масса:
0,075 кг

Технические условия (MC5, MC10, МС15) двухканальные [RU] (6589-022-40039437-07_4_101207.pdf, 438 Kb) [Скачать]

Габаритный чертеж [RU] (gch_ms5_2k_070917.doc, 110 Kb) [Скачать]

Схема подключения [RU] (sh_vkl_ms5_2k_091021.doc, 106 Kb) [Скачать]
