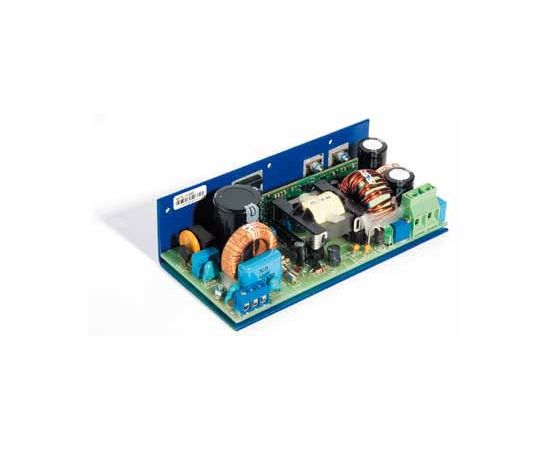

Источник питания без корпуса БПС100Р

770263

Одноканальные стабилизирующие блоки питания серии БПС100_ предназначены для питания напряжением постоянного тока радиоэлектронной аппаратуры.

Основные параметры
Выходная мощность:
100 Вт
Входные параметры
Номинальное входное напряжение (AC):
  • 220В
Входное напряжение (АС):
175-264В
Частота входного напряжения:
50 Гц
Выходные параметры
Количество выходных каналов:
1 канал
Выходное напряжение - выход 1:
36 В
Выходной ток - выход 1:
2,8 А
Дополнительные параметры
Исполнение:
  • открытая плата, закреплённая на радиаторе
Класс защиты (IP):
нет
Охлаждение:
пассивное (конвекция)
Гальваническая развязка вход-выход:
1500 В
Корректор мощьности (PFC):
Нет
Особенности товара:
Типовой КПД 86...90 %. Нестабильность выходного напряжения при изменении напряжения питания от 175 В до 264 В не более ±0,5 %. Нестабильность выходного напряжения при изменении тока нагрузки от х. х.. до Iн.макс. не более ±1 %. Амплитуда пульсации выходно
Габариты:
140х67х39 мм
Масса:
0,4 кг

Технические условия (БПС100, МПС150, БПС200) [RU] (6589-027-40039437-06_2_100301.pdf, 733 Kb) [Скачать]

Габаритный чертеж [RU] (bps100_gch_061031.doc, 255 Kb) [Скачать]

Схема подключения [RU] (bps100_sh_vkl_061117.doc, 81 Kb) [Скачать]
