HMC475ST89E (ANALOG DEVICES)
Усилитель РЧ, 12дБ усиление/ 3.8дБ шум, DC до 4.5ГГц, 8В до 12В питание, SOT-89-3
The HMC475ST89E is an InGaP heterojunction bipolar transistor (HBT) Gain Block MMIC Amplifier which operates between DC to 4.5GHz. The amplifier can be used as a cascadable 50R RF/IF gain stage as well as a LO or PA driver with up to +25dBm output power. The HMC475ST89(E) offers 21.5dB of gain and +35dBm output IP3 at 850MHz while requiring only 110mA from a single positive supply. The Darlington topology results in reduced sensitivity to normal process variations and excellent gain stability over temperature while requiring a minimal number of external bias components.
- 22dBm P1dB output power
- 35dBm Output IP3
- Cascadable 50R I/Os
Области применения
Радиочастотная Связь, Беспроводное, Тестирование и Измерение
Количество Выводов:
3вывод(-ов)
Линейка Продукции:
-
Максимальная Рабочая Температура:
85°C
Максимальная Частота:
4.5ГГц
Максимальное Напряжение Питания:
12В
Минимальная Рабочая Температура:
-40°C
Минимальная Частота:
-
Минимальное Напряжение Питания:
8В
Соответствует Фталатам RoHS:
Да
Стандарты Автомобильной Промышленности:
-

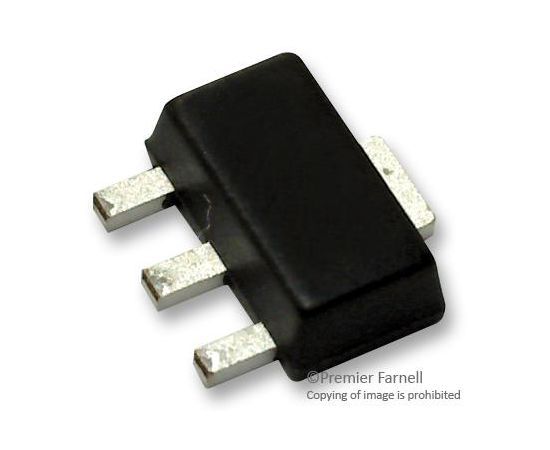

Стиль Корпуса Радиочастотной Микросхемы:
SOT-89
Типичное Значение Коэффициента Шума:
3.8дБ
Усиление:
12дБ
SVHC (Особо Опасные Вещества):
No SVHC (07-Jul-2017)
RoHS статус:
Да
