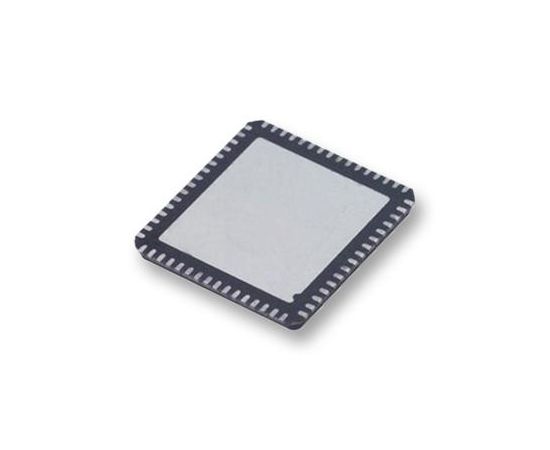

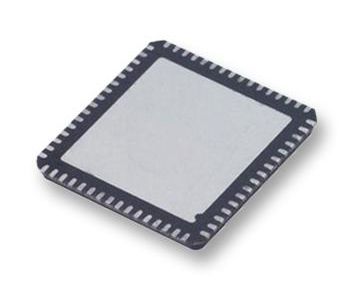

AD9747BCPZ (ANALOG DEVICES)
ЦАП, 16 бит, 250 Мвыборок/с, Последовательный, 1.7В до 1.9В, 3.13В до 3.47В, CSP, 72 вывод(-ов)
The AD9747BCPZ is a pin-compatible 16-bit high dynamic range dual Digital-to-analog Converter (DAC) with sample rates of up to 250 MSPS. The device includes specific features for direct conversion transmits applications, including gain and offset compensation and it interfaces seamlessly with analog quadrature modulators. Proprietary, dynamic output architecture permits synthesis of analog outputs even above Nyquist by shifting energy away from the fundamental and into the image frequency. A serial peripheral interface (SPI) port provides full programmability. In addition, some pin-programmable features are offered for those applications without a controller.
- Low noise and intermodulation distortion
- LVCMOS Inputs with dual-port or optional interleaved 1-port operation
- Auxiliary 10-bit current DAC with source/sink capability for external offset nulling
- Internal 1.2V precision reference voltage source
- 315mW Power dissipation
Области применения
Беспроводное, Связь и Сеть, Считывание и Контрольно-измерительная Аппаратура, Радиочастотная Связь
Диапазон Напряжения Питания:
1.7В до 1.9В, 3.13В до 3.47В
Интерфейс Данных:
Последовательный, SPI
Количество Выводов:
72вывод(-ов)
Линейка Продукции:
-
Максимальная Рабочая Температура:
85°C
Минимальная Рабочая Температура:
-40°C
Разрешение (бит):
16бит
Соответствует Фталатам RoHS:
Да
Стандарты Автомобильной Промышленности:
-
Стиль Корпуса АЦП / ЦАП:
CSP
Тип Входного Канала:
Последовательный
Частота Выборки:
250Мвыборок/с
SVHC (Особо Опасные Вещества):
No SVHC (07-Jul-2017)
RoHS статус:
Да
