MAX6302CPA+ (MAXIM INTEGRATED PRODUCTS)
Схема контроля микропроцессора, 1.31В-5.5В питание, выход сброса с активным высоким

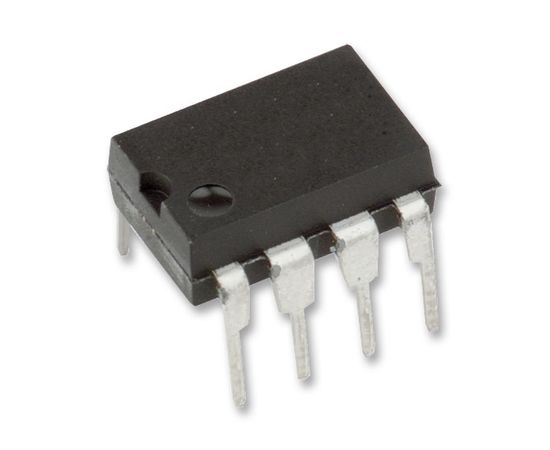

The MAX6302CPA+ is a +5V, low power microprocessor (µP) supervisory circuit with adjustable reset/watchdog in 8 pin DIP package. This supervisory circuit provides maximum adjustability for reset and watchdog functions. The reset threshold can be adjusted to any voltage above 1.22V using external resistors. In addition, the reset and watchdog timeout periods are adjustable using external capacitors. A watchdog select pin extends watchdog timeout period to 500x. The reset function has immunity to power supply transients. The MAX6302 is used in intelligent instruments, battery powered computers/controllers, embedded controllers and critical µP monitoring applications.
- Supply voltage range from 1.31V to 5.5V
- Operating temperature range from 0°C to 70°C
- Supply current of 4µA (no load)
- Watchdog function can be disabled
- Active-high, open-drain reset output
- Reset timeout period of 4ms at CSRT = 1500pF
- Watchdog timeout period of 2sec at WDS = VCC, CSWT = 1500pF
Области применения
Мониторинг Системы, Медицинское, Переносные Устройства, Потребительская Электроника
Время Задержки:
4мс
Количество Выводов:
8вывод(-ов)
Количество Устройств Мониторинга:
1монитор(-ов)
Корпус Цифровой ИС:
DIP
Линейка Продукции:
-
Максимальная Рабочая Температура:
70°C
Максимальное Напряжение Питания:
5.5В
Минимальная Рабочая Температура:
0°C
Минимальное Напряжение Питания:
1.31В
Пороговое Напряжение:
1.24В
Соответствует Фталатам RoHS:
Будет Указано Позже
Стандарты Автомобильной Промышленности:
-
Тип Сброса:
Активный Высокий, Открытый Сток
SVHC (Особо Опасные Вещества):
No SVHC (15-Jan-2018)
RoHS статус:
Да
