TL2575HV-ADJIKTTR (TEXAS INSTRUMENTS)
Импульсный понижающий DC-DC стабилизатор, регулируемый, 4.75В-60В (Vin), 1.23В-57В, 1А, TO-263-5
The TL2575HV-ADJIKTTR is a simple step-down switching Voltage Regulator for use with positive-to-negative converters (buck-boost). It requires four to six external components for operation. It accepts a wide input-voltage range of up to 60V and is available in fixed output voltage of 3.3, 5, 12, 15 or an adjustable-output version. The device has an integrated switch capable of delivering 1A of load current, with excellent line and load regulation. The device also offers internal frequency compensation, a fixed-frequency oscillator, cycle-by-cycle current limiting and thermal shutdown. In addition, a manual shutdown is available via an external ON/OFF pin.
- Requires only four external components (fixed version) and uses readily available standard inductors
- TTL shutdown capability with 50µA (typical) standby current
- Thermal shutdown and current-limit protection with cycle-by-cycle current limiting
- 52kHz Typical fixed-frequency internal oscillator
- 88% Typical high efficiency
- Green product and no Sb/Br
Области применения
Управление Питанием
Количество Выводов:
5вывод(-ов)
Количество Выходов:
1выход(-ов)
Корпус ИС DC / DC Преобразователя:

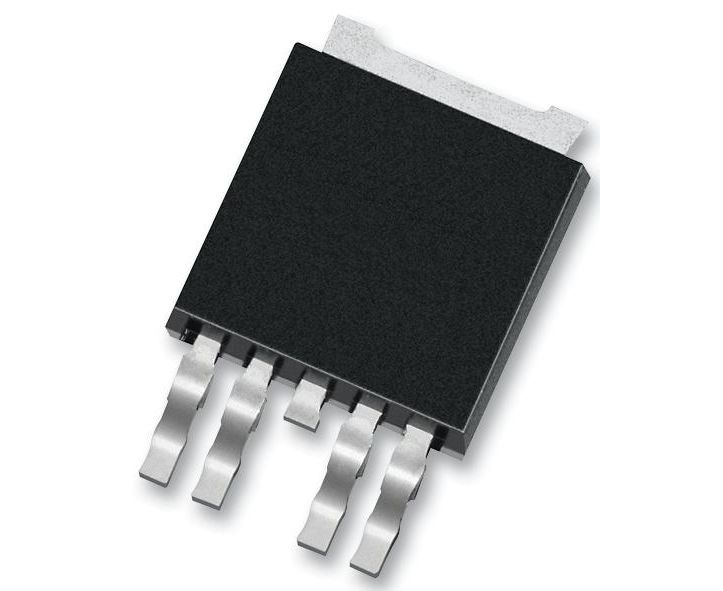

TO-263
Линейка Продукции:
-
Максимальная Рабочая Температура:
125°C
Максимальное Входное Напряжение:
60В
Максимальное Выходное Напряжение:
57В
Минимальное Входное Напряжение:
4.75В
Минимальное Выходное Напряжение:
1.23В
Соответствует Фталатам RoHS:
Да
Стандарты Автомобильной Промышленности:
-
Топология (Общая Схема Соединений):
Понижающий (Понижающий)
Частота Коммутации:
63кГц
SVHC (Особо Опасные Вещества):
No SVHC (27-Jun-2018)
RoHS статус:
Да
Выходные параметры
Выходной Ток:
1А
