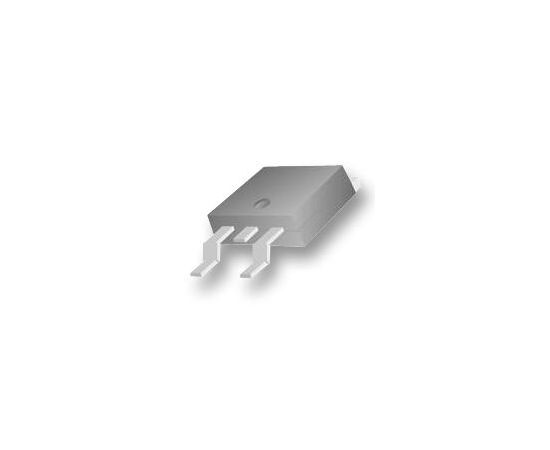

NCP5501DT33RKG (ON SEMICONDUCTOR)
Фиксированный стабилизатор с малым падением напряжения, 18В (Vin), 230мВ, 3.3В/500мА выход, TO-252-3
The NCP5501DT33RKG is a 500mA LDO voltage regulator in 3 pin TO-252 package. An internal PNP pass transistor permits low dropout voltage and operation at full load current at the minimum input voltage. This regulator is ideal for applications that require a broad input voltage range and low dropout performance up to 500mA load using low cost ceramic capacitors. Integral protection features include short circuit current and thermal shutdown. It is used in post SMPS regulation, point of use regulation.
- Maximum input voltage of 16V
- Nominal output voltage of 3.3V, 230mV dropout voltage (Vdo)
- Operating temperature range from -40°C to 85°C
- 2.9% output voltage accuracy
- Reverse bias protection
- Maximum line regulation of 1% at Iout = 50mA, maximum load regulation of 1% at 1mA < Iout < 500mA
- Maximum current limit of 900mA at Vout = 90% of Vout(nom)
- Ripple rejection ratio of 75dB at 120Hz
Области применения
Управление Питанием, Промышленное, Потребительская Электроника
Количество Выводов:
3вывод(-ов)
Линейка Продукции:
3.3V 500mA LDO Voltage Regulators
Максимальная Рабочая Температура:
85°C
Максимальное Входное Напряжение:
18В
Максимальное Регулируемое Выходное Напряжение:
-
Минимальная Рабочая Температура:
-40°C
Минимальное Входное Напряжение:
-
Минимальное Регулируемое Выходное Напряжение:
-
Падение Напряжения Vdo:
230мВ
Соответствует Фталатам RoHS:
Да
Стандарты Автомобильной Промышленности:
-
Стиль Корпуса Стабилизатора (LDO):
TO-252
Тип Выхода:
Фиксированный
Тип упаковки:
Разрезная лента
SVHC (Особо Опасные Вещества):
Lead (27-Jun-2018)
RoHS статус:
Да
Выходные параметры
Выходной Ток:
500мА
