MIC2288YD5-TR (MICROCHIP)
Импульсный повышающий DC-DC стабилизатор, регулируемый, 2.5В-10В (Vin), 3.6В-34В, 1А, SOT-23-5
The MIC2288YD5 TR is a 1A 1.2MHz PWM Boost Converter in low-profile. It implements a constant frequency, current mode control scheme with internal compensation that offers excellent transient response and output regulation performance. The high frequency operation saves board space by allowing small and external components. The fixed frequency PWM topology also reduces spurious switching noise and ripple to the input power source.
- Stable with ceramic capacitors
- High efficiency
- low input and output ripple
- Output over voltage protection
- Over-temperature shutdown
- -40 to 125°C Junction temperature range
Области применения
Управление Питанием
Предупреждения
ESD sensitive device, take proper precaution while handling the device.
Количество Выводов:
5вывод(-ов)
Количество Выходов:
1выход(-ов)

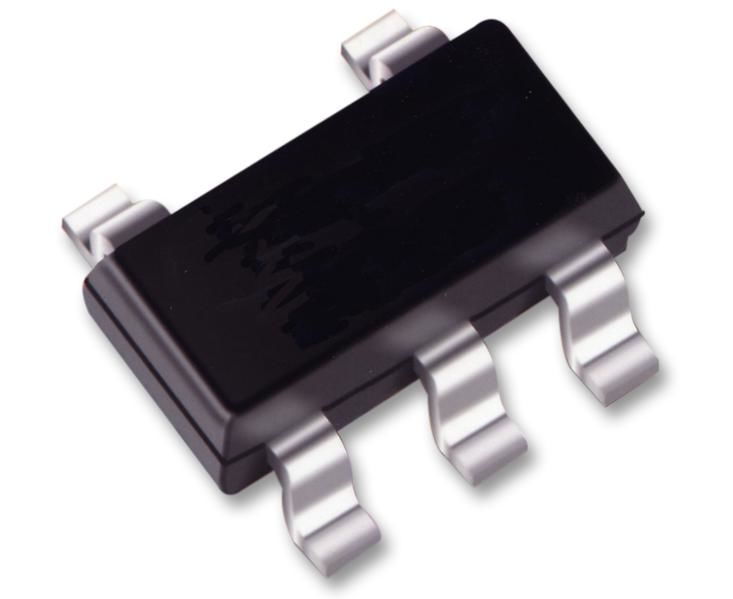

Корпус ИС DC / DC Преобразователя:
SOT-23
Линейка Продукции:
-
Максимальная Рабочая Температура:
125°C
Максимальное Входное Напряжение:
10В
Максимальное Выходное Напряжение:
34В
Минимальное Входное Напряжение:
2.5В
Минимальное Выходное Напряжение:
3.6В
Соответствует Фталатам RoHS:
Да
Стандарты Автомобильной Промышленности:
-
Тип упаковки:
Разрезная лента
Топология (Общая Схема Соединений):
Повышающий (Повышающий)
Частота Коммутации:
1.35МГц
SVHC (Особо Опасные Вещества):
No SVHC (27-Jun-2018)
RoHS статус:
Да
Выходные параметры
Выходной Ток:
1А
