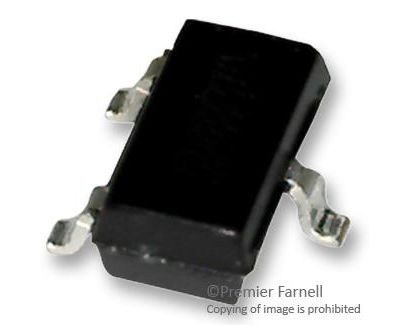

MCP1703T-3302E/CB (MICROCHIP)
Фиксированный стабилизатор с малым падением напряжения, 2.7В до 16В, 525мВ, 3.3В, 250мА, SOT-23A-3
The MCP1703T-3302E/CB is a fixed output CMOS low dropout (LDO) voltage regulator in 3 pin SOT-23A package. The input operating range is specified from 2.7V to 16V making it an ideal choice for two to six primary cell battery powered applications, 9V alkaline and one or two cell Li-Ion powered applications. The output voltage tolerance of MCP1703 is typically ±0.4% at +25°C and ±3% maximum over -40°C to +125°C operating temperature range. Line regulation is ±0.1% typical at 25°C. The LDO output is stable when using only 1µF output capacitance. Ceramic, tantalum or aluminium electrolytic capacitors can all be used for input and output. Overcurrent limit and overtemperature shutdown provide a robust solution for any application.
- Fixed output voltage of 3.3V
- 2µA typical quiescent current
- 250mA output current
- Low dropout voltage is typically 625mV at 250mA
- Stable with 1µF to 22µF ceramic output capacitance
- Short circuit protection
- Operating junction temperature range from -40°C to 125°C
Области применения
Управление Питанием, Переносные Устройства, Потребительская Электроника
Количество Выводов:
3вывод(-ов)
Линейка Продукции:
Серия 3.3V 250mA LDO Voltage Regulators
Максимальная Рабочая Температура:
125°C
Максимальное Входное Напряжение:
16В
Максимальное Регулируемое Выходное Напряжение:
-
Минимальная Рабочая Температура:
-40°C
Минимальное Входное Напряжение:
2.7В
Минимальное Регулируемое Выходное Напряжение:
-
Падение Напряжения Vdo:
525мВ
Соответствует Фталатам RoHS:
Да
Стандарты Автомобильной Промышленности:
-
Стиль Корпуса Стабилизатора (LDO):
SOT-23A
Тип Выхода:
Фиксированный
Тип упаковки:
Разрезная лента
SVHC (Особо Опасные Вещества):
No SVHC (27-Jun-2018)
RoHS статус:
Да
Выходные параметры
Выходной Ток:
250мА
