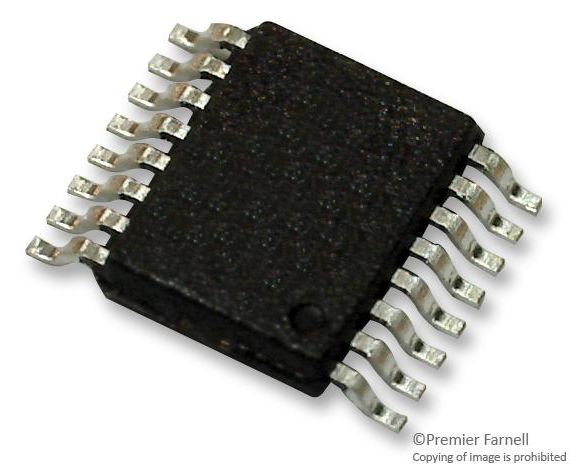

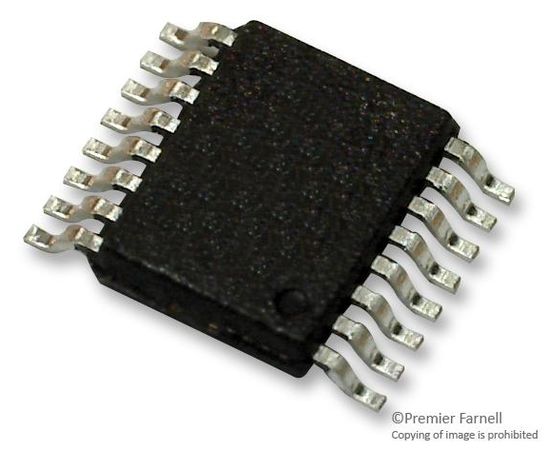

LT3573IMSE#PBF (LINEAR TECHNOLOGY)
Импульсный понижающий DC-DC стабилизатор, регулируемый, 3В-40В, 1.23В/1.25A выход, 1МГц, MSOP-16
The LT3573IMSE#PBF is a monolithic Switching Regulator specifically designed for the isolated flyback topology. No third winding or opto-isolator is required for regulation. The part senses the isolated output voltage directly from the primary-side flyback waveform. A 1.25A/60V NPN power switch is integrated along with all control logic. The LT3573 operates with input supply voltages from 3 to 40V and can deliver output power up to 7W with no external power devices. The LT3573 utilizes boundary mode operation to provide a small magnetic solution with improved load regulation.
- Boundary mode operation
- No transformer third winding or opto-isolator required for regulation
- Improved primary-side winding feedback load regulation
- VOUT set with two external resistors
- BIAS pin for internal bias supply and power NPN driver
- Programmable soft-start
- Programmable power switch current limit
Области применения
Промышленное, Авто, Медицинское, Управление Питанием
Количество Выводов:
16вывод(-ов)
Количество Выходов:
1выход(-ов)
Корпус ИС DC / DC Преобразователя:
MSOP
Линейка Продукции:
-
Максимальная Рабочая Температура:
125°C
Максимальное Входное Напряжение:
40В
Максимальное Выходное Напряжение:
-
Минимальное Входное Напряжение:
3В
Минимальное Выходное Напряжение:
1.23В
Соответствует Фталатам RoHS:
Да
Стандарты Автомобильной Промышленности:
-
Топология (Общая Схема Соединений):
Обратноходовой
Частота Коммутации:
1МГц
SVHC (Особо Опасные Вещества):
No SVHC (15-Jan-2018)
RoHS статус:
Да
Выходные параметры
Выходной Ток:
1.25А
