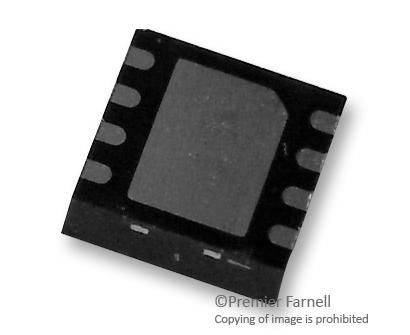

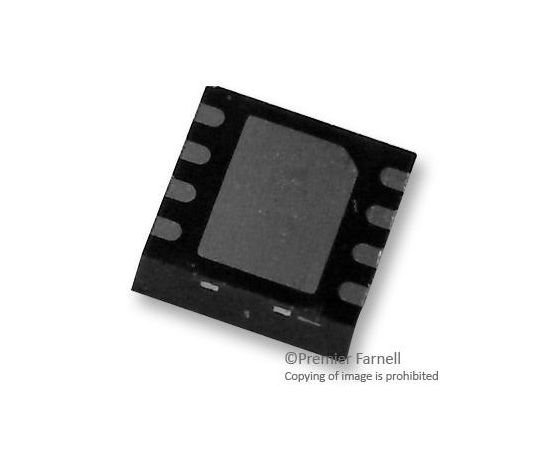

LP38500ASD-ADJ/NOPB (TEXAS INSTRUMENTS)
Стабилизатор с малым падением напряжения, регулируемый, 2.7В до 5.5В (Vin), 220мВ, 600мВ до 5В/1.5А
The LP38500ASD-ADJ/NOPB is a single channel, FlexCap adjustable output low dropout (LDO) linear regulator in 8 pin WSON package. This FlexCap regulator has unique compensation that allows use of any type of output capacitor with no limits on minimum or maximum equivalent series resistance (ESR). It responds very quickly to step changes in load which make the device suitable for low voltage microprocessor applications. Developed on a CMOS process (utilizing a PMOS pass transistor) the LP38500ASD-ADJ has low quiescent currents that changes little with load current.
- Adjustable output voltage range from 0.6V to 5V
- Output current of 1.5A
- Input supply voltage range from 2.7V to 5.5V
- Dropout voltage of 220mV at 1.5A output current
- Stable with ceramic, tantalum or aluminium FlexCap capacitors
- Stable with 10µF input and output capacitors
- Low ground pin current
- 25nA quiescent current in shutdown mode
- Overtemperature and overcurrent protection
- Operating junction temperature range from -40°C to 125°C
Области применения
Управление Питанием
Количество Выводов:
8вывод(-ов)
Линейка Продукции:
-
Максимальная Рабочая Температура:
125°C
Максимальное Входное Напряжение:
5.5В
Максимальное Регулируемое Выходное Напряжение:
5В
Минимальная Рабочая Температура:
-40°C
Минимальное Входное Напряжение:
2.7В
Минимальное Регулируемое Выходное Напряжение:
600мВ
Падение Напряжения Vdo:
220мВ
Соответствует Фталатам RoHS:
Да
Стандарты Автомобильной Промышленности:
-
Стиль Корпуса Стабилизатора (LDO):
WSON
Тип Выхода:
Регулируемый
SVHC (Особо Опасные Вещества):
No SVHC (27-Jun-2018)
RoHS статус:
Да
Выходные параметры
Выходной Ток:
1.5А
