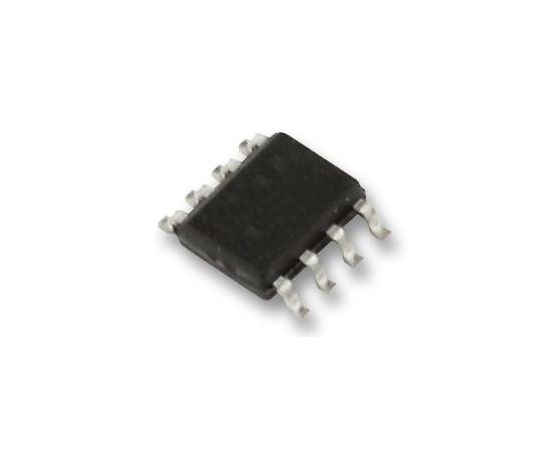

LM5017MR/NOPB (TEXAS INSTRUMENTS)
DC-DC импульсный стабилизатор, регулируемый, 7.5В-100В (Vin), 1.225В-90В, 0.6А, PPAD-8
LM5017MR/NOPB является синхронным понижающим стабилизатором 100В, 600мА с интегрированными МОП-транзисторами высокой и низкой сторон. Схема управления режима постоянной работы реализована в LM5017 и не требует компенсации контура, обеспечивает отличный отклик на переходные процессы и очень высокое соотношение понижения. Время включения изменяется обратно пропорционально входному напряжению, что приводит к почти постоянной частоте по диапазону входного напряжения. Высоковольтный пусковой стабилизатор обеспечивает смещения питания для внутренней работы ИС и встроенных драйверов затвора. Схема ограничения пикового тока защищает от перегрузок. Схема блокировки по недостаточному напряжению позволяет осуществлять независимое программирование порогового значения и гистерезиса. Другими функциями защиты являются тепловое отключение и блокировка по недостаточному напряжению смещения источника питания.
- Встроенные переключатели высокой и низкой сторон
- Диода Шоттки не требуется
- Постоянный контроль рабочего времени
- Не требуется компенсации контура
- Очень быстрый отклик переходных характеристик
- Почти постоянная рабочая частота
- Умное ограничение пикового тока
- Регулируемое выходное напряжение от 1.225В
- Точность обратной связи 2%
- Регулируемая частота до 1МГц
- Регулируемая блокировка по недостаточному напряжению
- Дистанционное отключение
- Защитное отключение при перегреве
- «Зеленый» продукт, без наличия Sb/Br
Области применения
Измерительное, Связь и Сеть, Авто, Управление Питанием
Предупреждения
Устройство обладает ограниченной защитой от ЭСР Во время хранения или обработки, провода должны быть соединены вместе или устройство должно находиться в токопроводящей пене для предотвращения повреждений от ЭСР.
Количество Выводов:
8вывод(-ов)
Количество Выходов:
1выход(-ов)
Корпус ИС DC / DC Преобразователя:
SO PowerPAD
Линейка Продукции:
-
Максимальная Рабочая Температура:
125°C
Максимальное Входное Напряжение:
100В
Максимальное Выходное Напряжение:
90В
Минимальное Входное Напряжение:
7.5В
Минимальное Выходное Напряжение:
1.225В
Соответствует Фталатам RoHS:
Да
Стандарты Автомобильной Промышленности:
-
Топология (Общая Схема Соединений):
Синхронный Понижающий (Step Down)
Частота Коммутации:
1МГц
SVHC (Особо Опасные Вещества):
No SVHC (27-Jun-2018)
RoHS статус:
Да
Выходные параметры
Выходной Ток:
600мА
