TMC2130-TA (TRINAMIC)

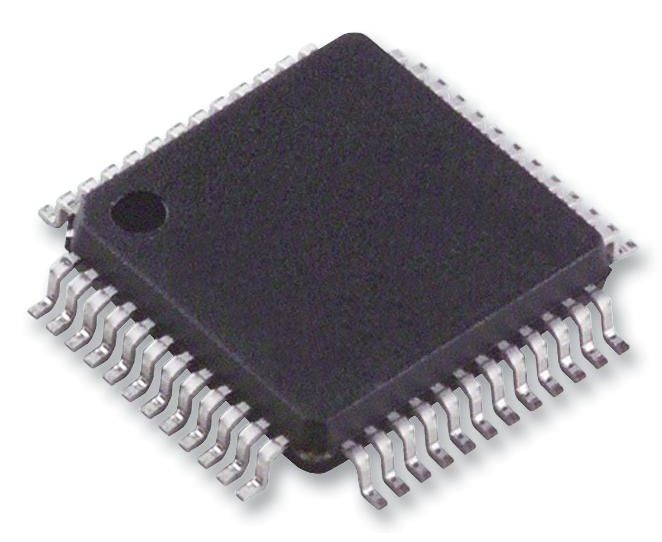

Драйвер/контроллер двигателя, шаговый, SPI, 1 выход, 4.75В - 46В питание, 1.4А выход, TQFP-48
The TMC2130 is a high performance driver IC for two phase stepper motors. Standard SPI and STEP/DIR simplify communication. TRINAMICs sophisticated stealthChop chopper ensures noiseless operation combined with maximum efficiency and best motor torque. CoolStep allows reducing energy consumption by up to 75%. dcStep drives high loads as fast as possible without step loss. Integrated power MOSFETs handle motor currents up to 1.2A RMS (QFN package) / 1.4A RMS (TQFP) or 2.5A short time peak current per coil.
- 2-phase stepper motors up to 2.0A coil current (2.5A peak)
- Step/Dir Interface with microstep interpolation microPlyer SPI Interface
- Voltage Range 4.75… 46V DC
- Highest Resolution 256 microsteps per full step
- stealthChop for extremely quiet operation and smooth motion
- spreadCycle highly dynamic motor control chopper
- dcStep load dependent speed control
- stallGuard2 high precision sensorless motor load detection
- coolStep current control for energy savings up to 75%
- Integrated Current Sense Option
- Passive Braking and freewheeling mode
Выходное Напряжение:
-
Количество Выводов:
48вывод(-ов)
Количество Выходов:
1выход(-ов)
Линейка Продукции:
-
Максимальная Рабочая Температура:
125°C
Максимальное Напряжение Питания:
46В
Минимальная Рабочая Температура:
-40°C
Минимальное Напряжение Питания:
4.75В
Соответствует Фталатам RoHS:
Будет Указано Позже
Стандарты Автомобильной Промышленности:
-
Стиль Корпуса Привода:
TQFP
Тип Мотора:
Шаговый
SVHC (Особо Опасные Вещества):
No SVHC (27-Jun-2018)
RoHS статус:
Да
Выходные параметры
Выходной Ток:
1.4А
